Czy możliwe jest uzyskanie promieniowego zagęszczenia siatki o kątowej geometrii podstawowej?

Odpowiedź

Kompresja sieci została dostosowana w trakcie wersji. Jest to obecnie dostosowywane do geometrii. Jeśli na przykład masz kwadratową geometrię podstawową, zagęszczanie jest stosowane kątowo. Z drugiej strony, jeśli jest to okrągła podstawowa geometria, kompresja jest również wyrównana promieniowo.

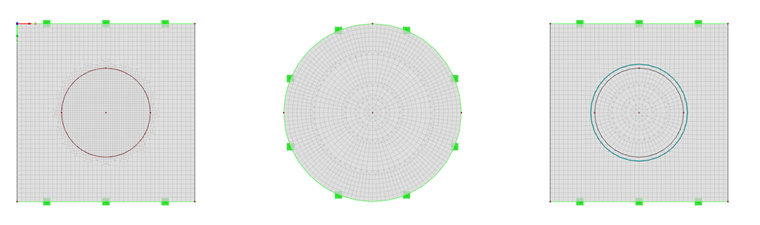

Aby promieniowo powiązać obszar częściowy w kątowej geometrii podstawowej, należałoby wstawić kołowy otwór do kątowej geometrii podstawowej i zamknąć go ponownie kolistym obszarem (patrz rysunek 1).

Słowa kluczowe

Zagęszczanie siatki promieniowa siatka FE promieniowa
