Refinamento de malha radial para geometria angular

Como é que obtenho um refinamento de malha radial para a geometria de base angular?


Resposta:

Os refinamentos da malha foram adaptados com cada nova versão. Aktuell werden sie auf die Geometrie abgestimmt: Hat man beispielsweise eine eckige Grundgeometrie, so wird die Verdichtung eckig angewendet. Liegt dagegen eine runde Grundgeometrie vor, so wird die Verdichtung auch radial ausgerichtet.

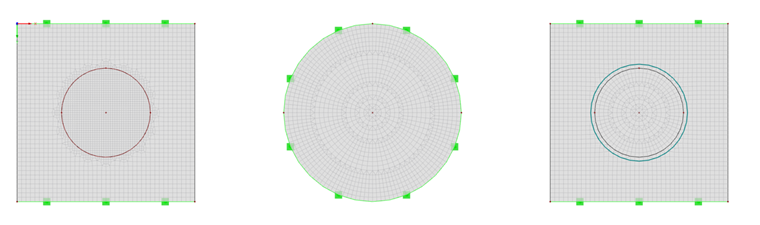

Um in einer eckigen Grundgeometrie einen Teilbereich radial zu vernetzen, könnte man in die Fläche eine Kreisöffnung einfügen und diese wieder mit einer Kreisfläche der ursprünglichen Dicke schließen (siehe Bild).


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.

Referências
  1. Dlubal Software. (2018). Manual do RFEM. Tiefenbach.
