¿Cómo puedo obtener un refinamiento malla radial para la geometría de la base angular?

Respuesta

Los refinamientos de malla se adaptaron en el curso de las versiones. Actualmente se han ajustado a la geometría: si tiene, por ejemplo, una geometría de la base angular, el refinamiento se aplica angularmente. Por otra parte, si la geometría de la base es circular, el refinamiento también se orienta radialmente.

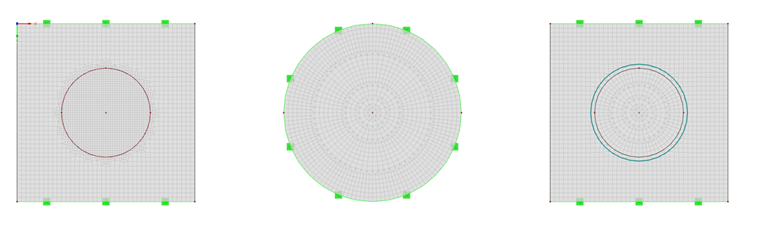

Para mallar radialmente en un área parcial en una geometría de la base angular, puede insertar un hueco circular en la superficie y cerrarlo de nuevo con una superficie circular con el espesor original (ver figura).

Palabras clave

Refinamiento de malla Malla de EF radial Radial Refinamiento circular
