В графическом представлении деформированных систем я не вижу способа отобразить промежуточные значения.

Ответ

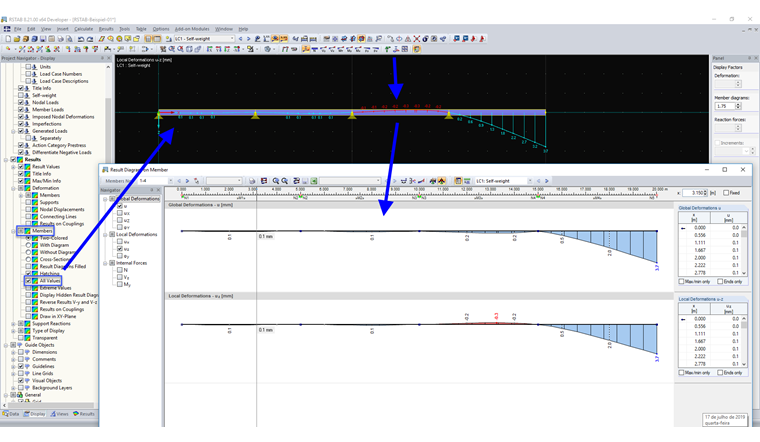

Когда выбрано флажок в навигаторе Изобразить, отображаются все промежуточные значения для деформаций локального стержня. То же самое относится к диаграммам результатов (см. Рис. 01).

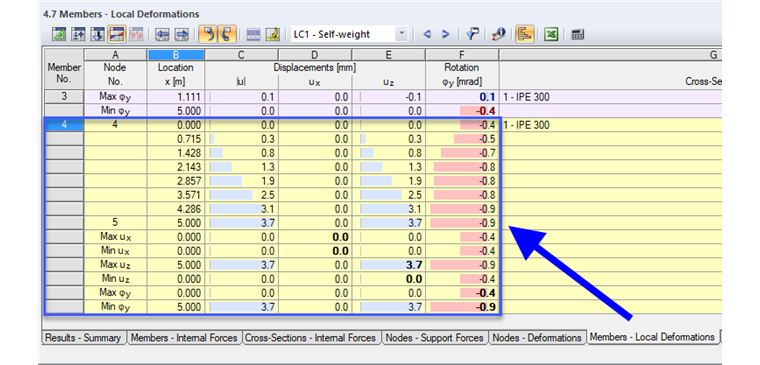

В зависимости от количества промежуточных узлов для соответствующего стержня, RFEM также отображает соответствующие значения деформации в точках дробления в дополнение к узловым значениям и максимальным значениям в результирующих таблицах (см. Рисунок 02).
