回复:

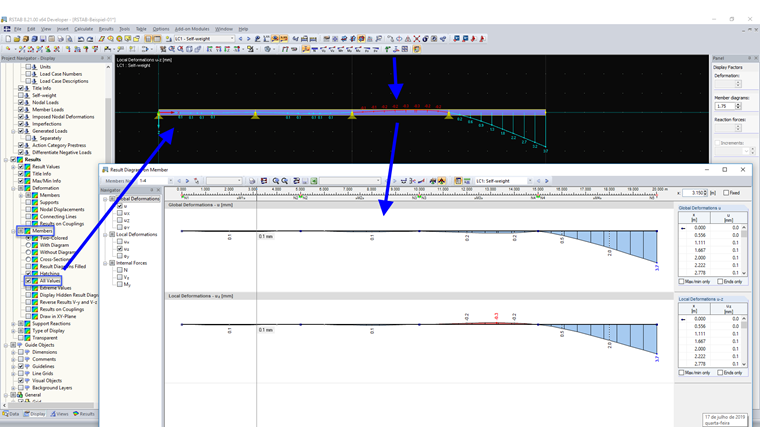

如果在显示导航器中勾选了相应的复选框,则杆件局部变形的所有中间值都会显示。 结果图也是如此(见图 01)。

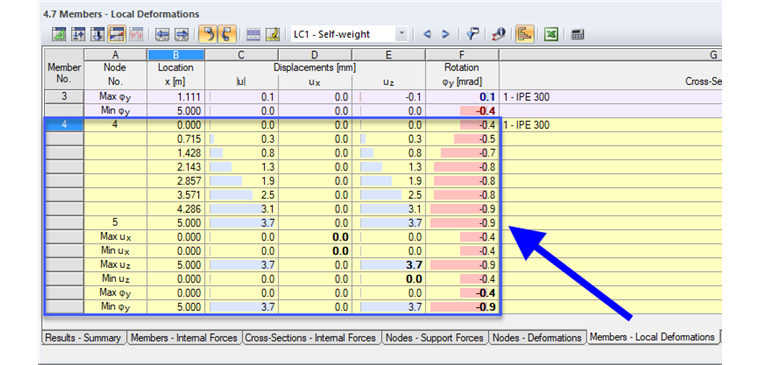

根据对相应杆件定义的中间节点的数量,结果表中不仅会显示节点值和最大值,还会显示划分点中相应的变形值(见图 02)。
如果在显示导航器中勾选了相应的复选框,则杆件局部变形的所有中间值都会显示。 结果图也是如此(见图 01)。
根据对相应杆件定义的中间节点的数量,结果表中不仅会显示节点值和最大值,还会显示划分点中相应的变形值(见图 02)。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
