Nowość
FAQ 002534 PL 28. lutego 2019

Markus Baumgärtel Wyniki RFEM RSTAB

W graficznej reprezentacji zdeformowanych systemów nie znajduję sposobu na wyświetlenie wartości pośrednich.

Odpowiedź

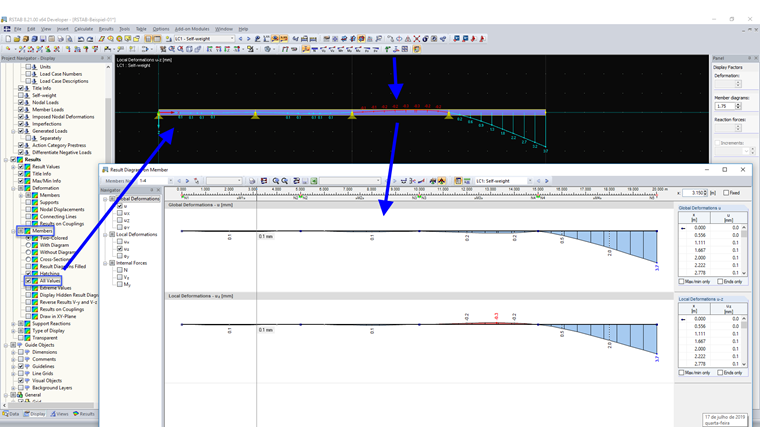

W przypadku lokalnych deformacji pręta można wyświetlić wszystkie wartości pośrednie, jeśli jest to aktywowane w Nawigatorze projektu - Pokaż. To samo dotyczy krzywych wyników (patrz rysunek 1).

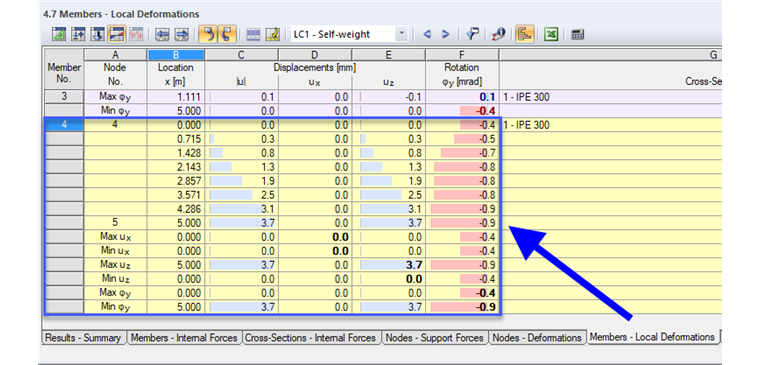

W zależności od tego, ile węzłów pośrednich zdefiniowano dla danego personelu, powiązane deformacje są również wyświetlane w tabelach wyników oprócz wartości węzłów i wartości maksymalnych (patrz Rysunek 2).


Słowa kluczowe

Wartości wyników wartość pośrednia wszystkie wartości
