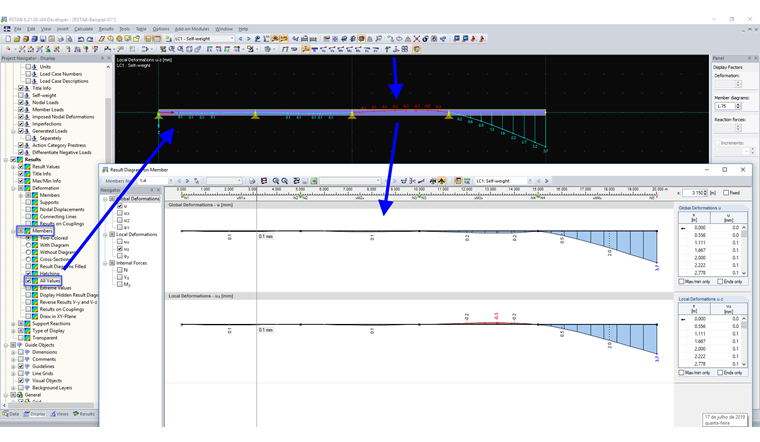

Pokud je v navigátoru Zobrazit zaškrtnuto příslušné políčko, zobrazí se všechny mezihodnoty pro lokální deformace prutu. Totéž platí pro průběhy výsledků (viz Obrázek 01).

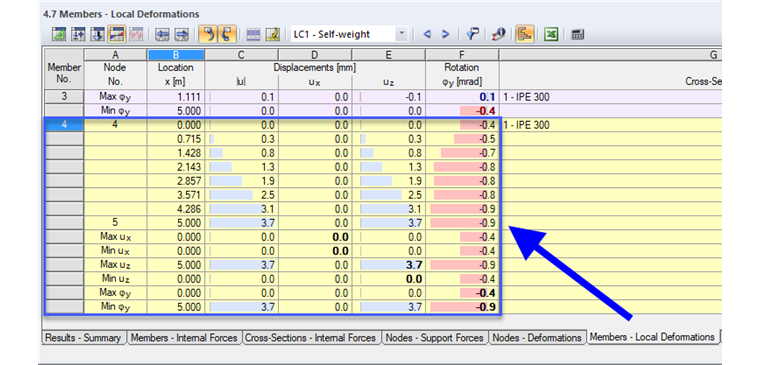

V závislosti na tom, kolik vnitřních uzlů je pro daný prut definováno, se ve výsledkových tabulkách nezobrazí pouze hodnoty pro uzly a maximální hodnoty, ale také příslušné hodnoty deformací v dělicích bodech (viz Obrázek 02).
Pro posouzení podle Eurokódu 3 jsou k dispozici následující národní přílohy (NP):
DIN EN 1993-6/NA:2010-12 (Německo)
NBN EN 1993-6/ANB:2011-03 (Belgie)
SFS EN 1993-6/NA:2010-03 (Finsko)
NF EN 1993-6/NA:2011-12 (Francie)
UNI EN 1993-6/NA:2011-02 (Itálie)
LST EN 1993-6/NA:2010-12 (Litva)
NEN EN 1993-6/NB:2012-05 (Nizozemsko)
NS EN 1993-6/NA:2010-01 (Norsko)
SS EN 1993-6/NA:2011-04 (Švédsko)
ČSN EN 1993-6/NA:2010-03 (Česká republika)
BS EN 1993-6/NA:2009-11 (Velká Británie)
CYS EN 1993-6/NA:2009-03 (Kypr) Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
Výsledky všech posouzení jsou uspořádány v tematicky členěných tabulkách výsledků. Zároveň se zobrazí grafika průřezu, která ilustruje aktuální tabulkovou hodnotu. Podrobnosti posouzení uvádí všechny mezihodnoty.
CRANEWAY provádí obecnou analýzu napětí pro nosník jeřábové dráhy včetně výpočtu existujících napětí a porovnání s mezními hlavními, smykovými a srovnávacími napětími. Pro svary lze rovněž provést obecnou analýzu napětí, která obsahuje paralelní a kolmá smyková napětí a jejich superpozice.
Posouzení na únavu se provádí na základě výpočtu jmenovitých napětí podle EN 1993-1-9, a to až pro tři současně účinné jeřáby. Při posouzení na únavu podle DIN 4132 se zaznamená průběh napětí při přejezdu pro každý napěťový bod a vyhodnotí se podle metody Rainflow.
Analýza boulení zohledňuje lokální působení kolových zatížení podle EN 1993-6 nebo DIN 18800-3.
Analýza deformací se provádí zvlášť pro svislý a vodorovný směr. Přitom se vypočítaná posunutí porovnávají s povolenými hodnotami. Přípustné deformace lze uživatelsky definovat v parametrech výpočtu.
Posouzení na klopení probíhá podle druhého řádu teorie vybočení zkroucením za použití imperfekcí. Při tom je nutné zohlednit obecnou analýzu napětí, kde je součinitel kritického zatížení větší než 1,00. CRANEWAY proto vypočítá příslušný součinitel kritického zatížení pro všechny kombinace zatížení.
Program stanoví veškeré podporové reakce plynoucí z charakteristických zatížení, a to včetně dynamických faktorů.
Při výpočtu se generují zatížení jeřábu v předem definovaných vzdálenostech jako zatěžovací stavy jeřábové dráhy. Délku kroku pohybu jeřábu po dráze lze ručně nastavit.
Pro každou polohu jeřábu je možné vypočítat všechny kombinace příslušných mezních stavů (únosnost, únava, deformace, podporové síly). Kromě toho jsou k dispozici rozsáhlé možnosti nastavení pro výpočet konečných prvků, například délka konečných prvků nebo kritéria přerušení.
Výpočet vnitřních sil jeřábového nosníku probíhá na deformovaném modelu konstrukce podle analýzy druhého řádu.
Vstupní data pro geometrii, materiál, průřezy, zatížení a imperfekce se zadávají v přehledně uspořádaných oknech:
Program může zohlednit účinky až tří jeřábů pracujících současně. Z databáze se jednoduše vybere standardní jeřáb. Základní parametry lze také nastavit ručně:
