FAQ 002539 RU 28. февраля 2019

Markus Baumgärtel Моделирование | Конструкция RFEM

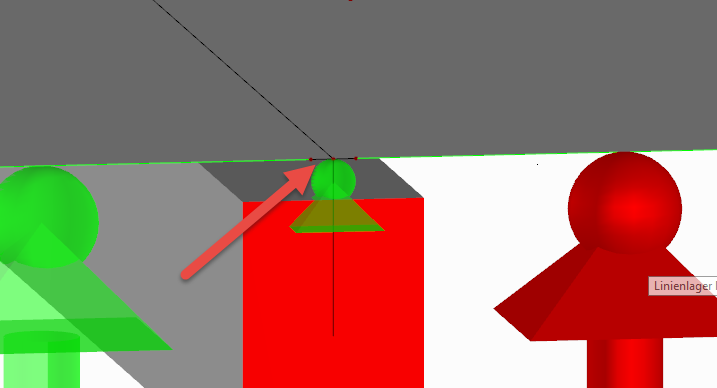

Мой вопрос касается упругой опоры ребра на стене, когда балка и потолок на самом деле откладываются на этой стене:

В этом случае следует ли предусмотреть дополнительный упругий подшипник для ребра?

Ответ

Обычно этого должно быть достаточно, чтобы обеспечить только потолочную плиту линейными опорами.
Ребро в любом случае уже является частью потолка как балка плиты. Вы все еще хотите
хранить стержень с узлом подшипника, вы можете разделить линию непосредственно перед ребром
и удалите строку хранения на оставшейся части. Кстати, этот метод не будет отображать предупреждение при расчете, что узел содержит как хранилище узлов, так и линейное хранилище.

На нашей домашней странице уже есть несколько интересных технических статей по теме балок (см. Ссылки).

Ключевые слова

Хранение балка настенные опоры
