Jak můžeme modelovat pružnou podporu žebra na stěně, pokud je průvlak a podlaha ve skutečnosti podepřeny stěnou? Musím navrhnout pružné podepření žebra?

Odpověď

Obvykle by mělo být zcela postačující k podepření liniové podpory pouze s deskou stropu. V každém případě je žebro také jako stropní nosník integrální součástí stropu.

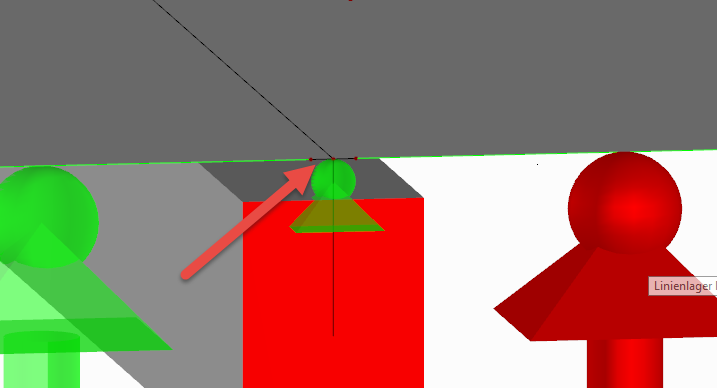

Pokud přesto chceme podpořit prut s uzlovou podporou, linii jsme mohli rozdělit těsně před žebro a liniovou podporu vyjmout na zbývající části. Při výpočtu uzlové podpory a linie podpory na uzlu najdeme také tuto chybu.

Na našich webových stránkách najdeme několik zajímavých odborných příspěvků k tématu "Pod Beamem" (viz odkazy níže).

Klíčová slova

Skladování paprsek podpora na zeď
