¿Cómo modelo un apoyo elástico de un nervio en un muro cuando la viga de cuelgue y el techo cuando en realidad están montados en el muro? ¿Es necesario proporcionar un apoyo extra del tipo elástico al nervio?

Respuesta

Normalmente debería ser totalmente suficiente sólo proporcionar la losa de forjado con apoyos en línea. El nervio como una viga en T ya es una parte fija del techo de todos modos.

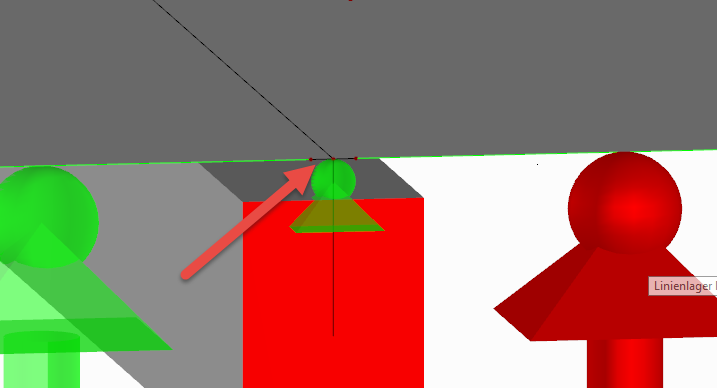

Si por lo tanto aún desea apoyar la barra con un apoyo en nudo de forma, puede dividir la línea justo antes del nervio y suprimir el apoyo en línea para el resto de la pieza. Utilizando este método no se visualiza el mensaje durante el cálculo, ya que ambos apoyos en nudo y el apoyo en línea están disponibles en el nudo al mismo tiempo.

Puede encontrar algunos artículos interesantes sobre el tema "viga de cuelgue" en nuestro sitio web (ver enlaces a continuación).

Palabras clave

Apoyo Viga de cuelgue Apuntalamiento de pared Nervio Apoyo en nudo Apoyo en línea
