FAQ 002560 RU

8. ноября 2019

Gerhard Rehm Моделирование | Конструкция RFEM

Можно ли моделировать полужесткий составной балок с расцепителем линии с использованием стержней в RFEM?

Ответ

Да, это возможно. Вы должны убедиться, что луч только моделируется, линии которого высвобождены с высвобождением линии. Затем вы добавите другой стержень в автоматически созданные копии линий.

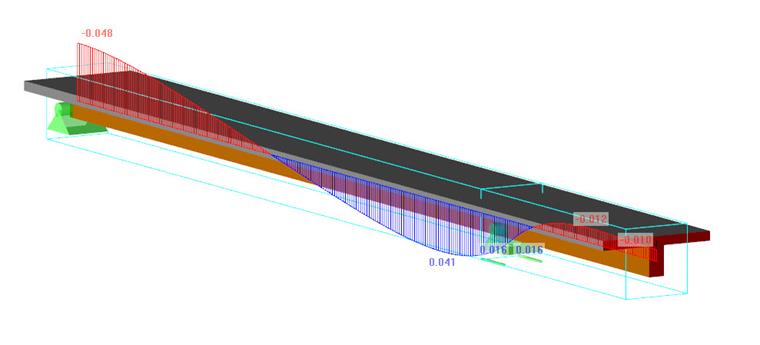

Для расщепленных балок, убедитесь, что оба стержня, соединенные с узлами, высвобождены в таблице высвобождений линий. Загружения, приведенные ниже, представляют собой пример деревянно-железобетонной плиты из расчета [1] в качестве расчетной модели.

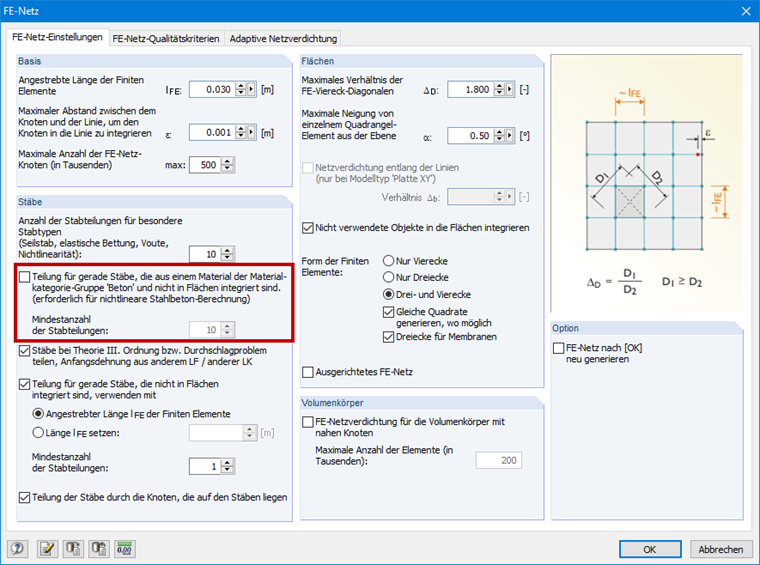

Если используется стержень с материалом «бетон», убедитесь, что функция, показанная на рисунке 02, отключена в настройках сетки КЭ. Разделение для расчета нелинейных железобетонных конструкций несовместимо с высвобождениями линий.

Ключевые слова

Композитный луч совместимый композит гамма-метод

Литература

[1]   Blass, H., Ehlbeck, J., Kreuzinger, H., & Steck, G. (2005). Erläuterungen zu DIN 1052: Entwurf, Berechnung und Bemessung von Holzbauwerken (2nd ed.). Karlsruhe: Bruderverlag.
