RFEM中是否可以使用杆件建模带有线释放的半刚性组合梁?

重要的问题及解答

  • 常见问题与解答

This article was translated by Google Translator

View original text

2021年05月20日

002560

Gerhard Rehm

建模 | 结构

RFEM

RFEM中是否可以使用杆件建模带有线释放的半刚性组合梁?

回答

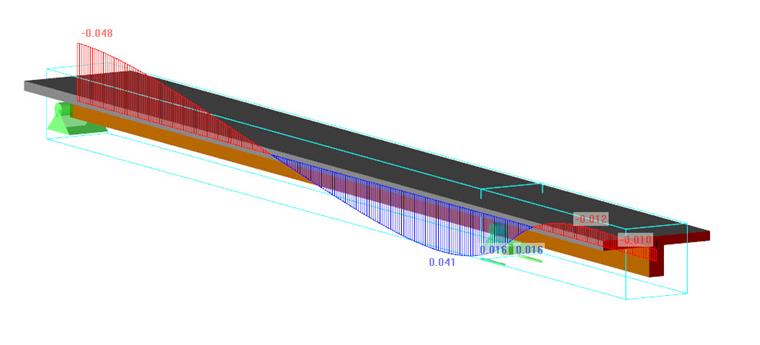

Yes, this is possible. 为此应该确保只对一个梁建模,其线通过线铰释放。 然后您将在自动生成的线的复制品中添加另一个杆件。

对于组合梁,确保在线释放的表格中释放节点上连接的两个杆件。 在下面的下载下,您可以从[1]找到一个由木材和混凝土组成的组合板示例,作为计算模型。

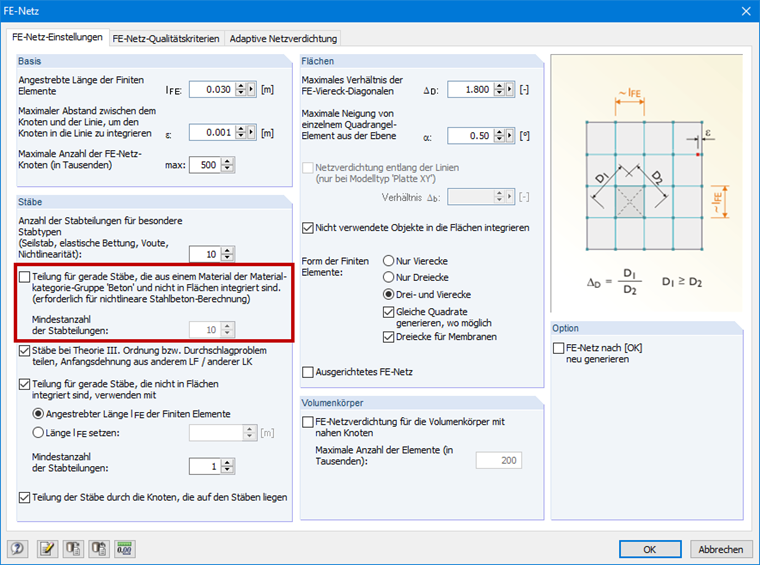

如果使用杆件的材料为“混凝土”,那么请注意在有限元网格设置中停用图02中所示的功能。 非线性钢筋混凝土计算的分区与线释放不兼容。

关键词

组合梁 半刚性组合 伽马方法 线释放

参考文献

[1]   Blass, H., Ehlbeck, J., Kreuzinger, H., & Steck, G. (2005). Erläuterungen zu DIN 1052: Entwurf, Berechnung und Bemessung von Holzbauwerken (2nd ed.). Karlsruhe: Bruderverlag.
