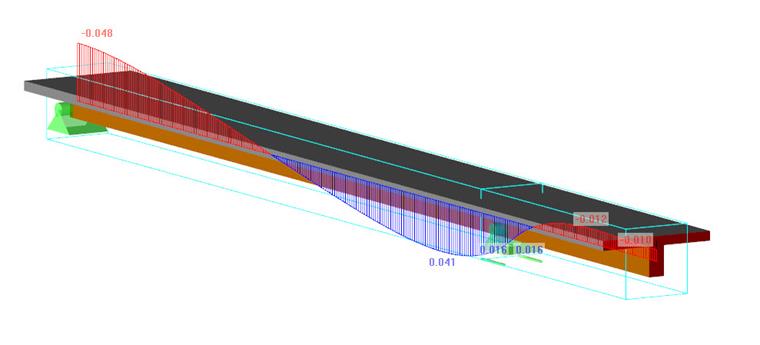

Est-il possible de modéliser une poutre composite semi-rigide avec une libération linéique à l'aide de barres dans RFEM?

Réponse

Oui, cette opération est possible Assurez-vous qu'une seule poutre est modélisée en premier, les lignes étant relâchées avec une libération linéique. Vous allez ensuite ajouter un autre membre aux copies générées automatiquement des lignes.

Pour les poutres en deux sections, assurez-vous que les deux barres connectées aux nœuds sont libérées dans le tableau des libérations linéiques. Les téléchargements ci-dessous montrent l'exemple d'une dalle mixte bois-béton de [1] comme un modèle calculé.

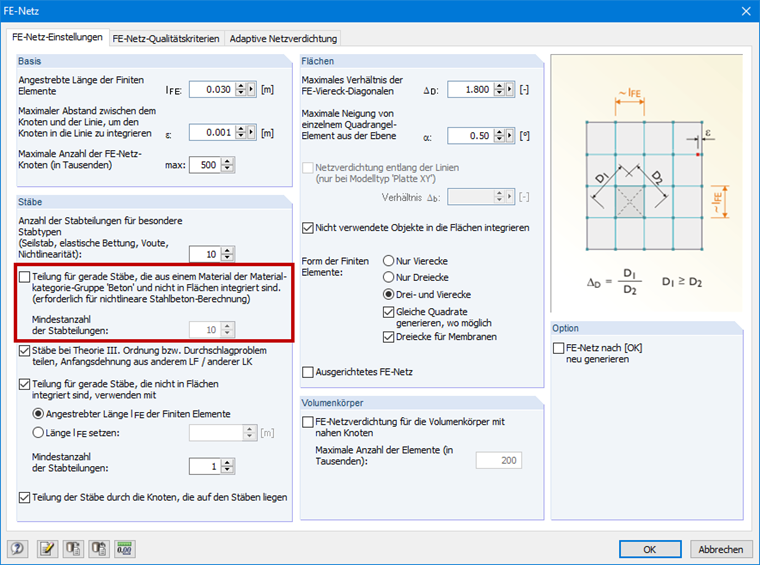

Si une barre avec le matériau «béton» est utilisée, assurez-vous que la fonction affichée dans la Figure 02 est désactivée dans les paramètres de maillage EF. La division pour le calcul du béton armé non-linéaire n'est pas compatible avec les libérations linéiques.

Mots-clés

Faisceau composite composite conforme méthode gamma

Littérature

[1]   Blass, H., Ehlbeck, J., Kreuzinger, H., & Steck, G. (2005). Erläuterungen zu DIN 1052: Entwurf, Berechnung und Bemessung von Holzbauwerken (2nd ed.). Karlsruhe: Bruderverlag.
