¿Es posible modelar una viga compuesta semirrígida con una liberación de línea utilizando barras en RFEM?

Respuesta

Sí, es posible. Para ello, debe asegurarse de que una viga solo se modele primero, cuyas líneas se liberen con una liberación de línea. A continuación, agregará otra barra a las copias de las líneas generadas automáticamente.

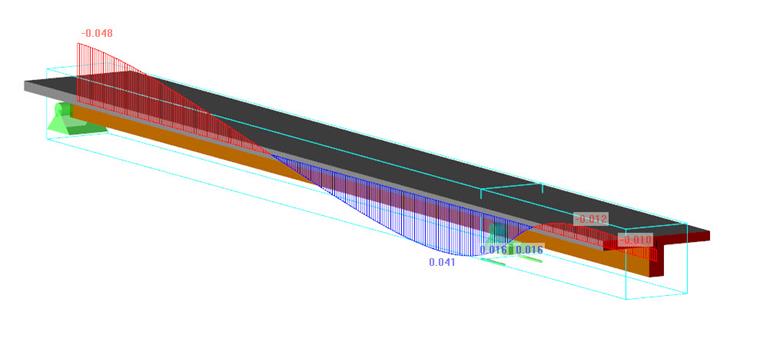

Para las vigas divididas, asegúrese de que ambas barras conectadas en los nudos estén liberadas en la tabla de liberaciones de línea. Las descargas a continuación muestran el ejemplo de una losa compuesta de madera y hormigón de [1] como modelo calculado.

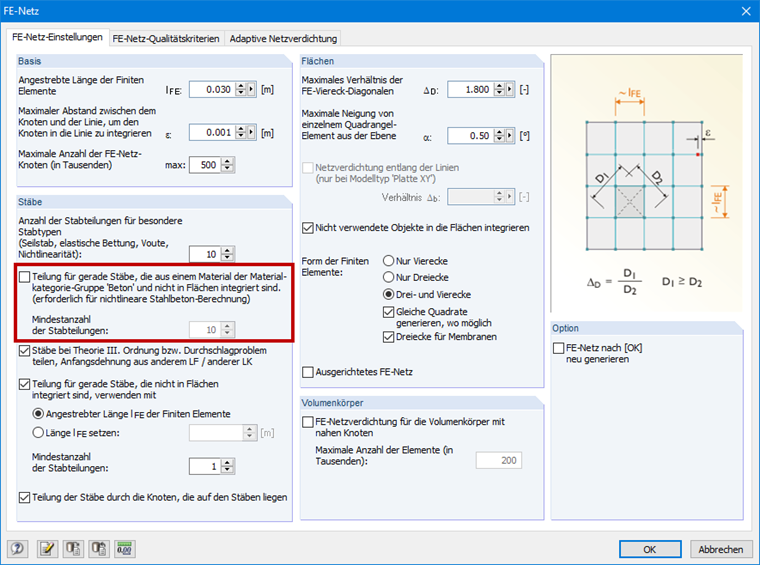

Si se usa una barra con el material "hormigón", asegúrese de que la función que se muestra en la figura 02 esté desactivada en los ajustes de malla de EF. La división para el cálculo de hormigón armado no lineal no es compatible con las liberaciones de línea.

Palabras clave

Haz compuesto compuesto compatible método gamma

Referencia

[1]   Blass, H., Ehlbeck, J., Kreuzinger, H., & Steck, G. (2005). Erläuterungen zu DIN 1052: Entwurf, Berechnung und Bemessung von Holzbauwerken (2nd ed.). Karlsruhe: Bruderverlag.
