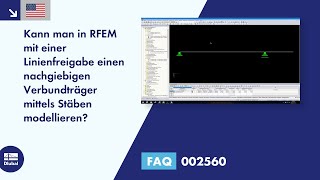

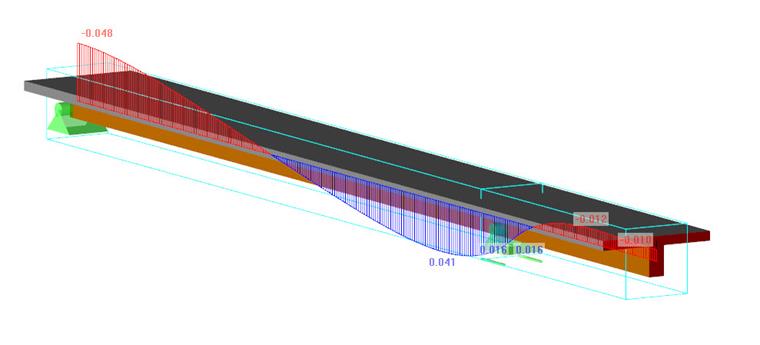

Kann man in RFEM mit einer Linienfreigabe einen nachgiebigen Verbundträger mittels Stäben modellieren?

Antwort

Ja, diese Möglichkeit besteht. Dabei ist darauf zu achten, dass zunächst nur ein Träger modelliert wird, dessen Linien mit einer Linienfreigabe freigegeben werden. Den automatisch generierten Kopien der Linien fügen Sie im Nachgang einen weiteren Stab hinzu.

Bei geteilten Trägern ist darauf zu achten, dass in der Tabelle der Linienfreigaben beide an den Knoten angeschlossenen Stäbe freigegeben werden. Bei den Downloads unten finden Sie das Beispiel einer Holz-Beton-Verbunddecke aus [1] als berechnetes Modell.

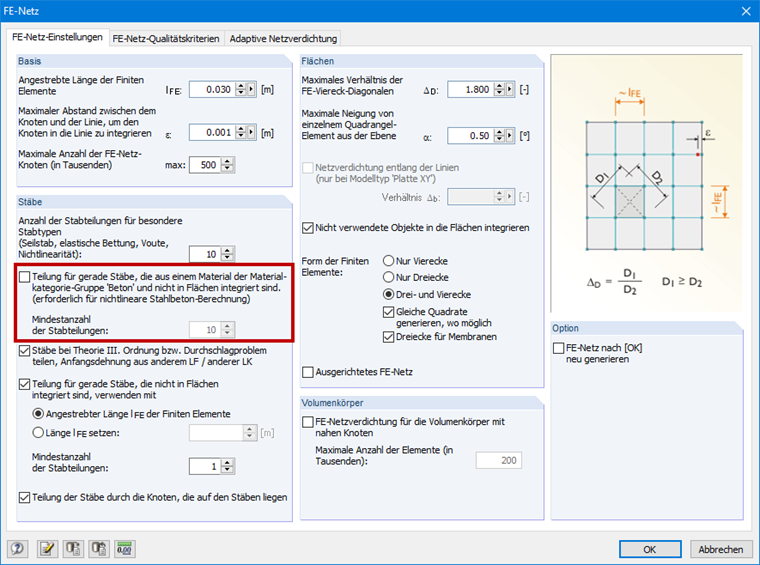

Wird ein Stab mit dem Material "Beton" verwendet, so ist darauf zu achten, dass in den FE-Netz Einstellungen die im Bild 02 gezeigte Funktion deaktiviert ist. Die Teilung für die nichtlineare Stahlbeton-Berechnung ist nicht mit den Linienfreigaben kompatibel.

Schlüsselwörter

Verbundträger nachgiebiger Verbund Gamma Verfahren Linienfreigabe

Literatur

[1]   Blass, H. J.; Ehlbeck J.; Kreuzinger H.; Steck G.: Erläuterungen zu DIN 1052: Entwurf, Berechnung und Bemessung von Holzbauwerken, 2. Auflage. Karlsruhe: Bruderverlag, 2005
