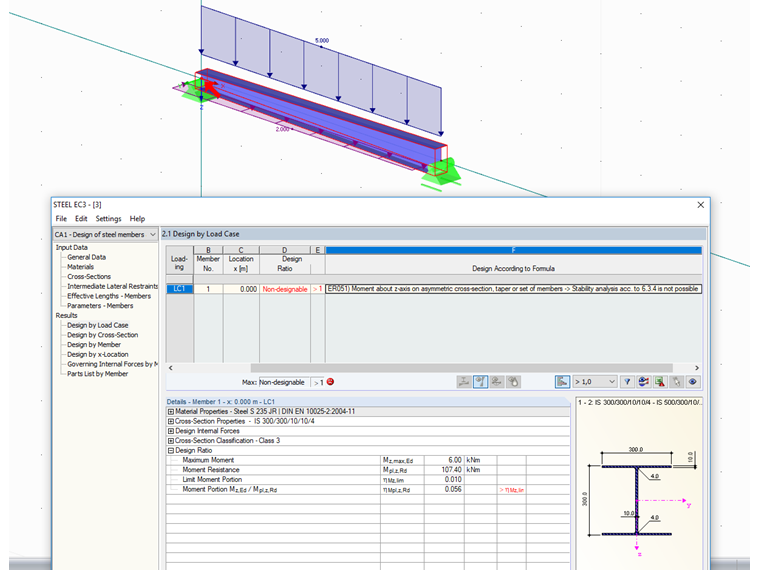

Я проектирую коническую балку и получаю сообщение «Не применимо»: ER051 Момент вокруг оси z на несимметричном сечении, конический стержень или блок стержней. Почему?

Ответ

Причиной предупреждения является то, что конические сечения не могут быть рассчитаны по методу 6.3.3 EN 1993-1-1. Дополнительный модуль RF-STEEL EC3 показывает данные сечения в соответствии с общим методом 6.3.4 EN 1993-1-1. Тем не менее, этот метод допускается только для нагрузки в опорной плоскости, то есть без поперечного изгибающего момента. Таким образом, появляется предупреждение.

Анализ устойчивости можно выполнить в соответствии с расчетами второго порядка в качестве сечения, что возможно с дополнительными модулями RF- / FE-LTB или RF- / STEEL Warpping Torsion.

В качестве альтернативы, можно пренебречь поперечным изгибом в параметрах фильтра на вкладке диалога Подробнее, вкладка «Устойчивость» или активировать расширенный метод в соответствии с Naumes в диалоговом окне «Национальное приложение», которое допускает поперечный изгиб.

Ключевые слова

Поперечное изгибание метод сменных стержней общая процедура Naumes набор стержней столбик Voute доказательство стабильности Eurocode 3 EC3 импульс по оси z ER051 неизмеримый предупреждение
