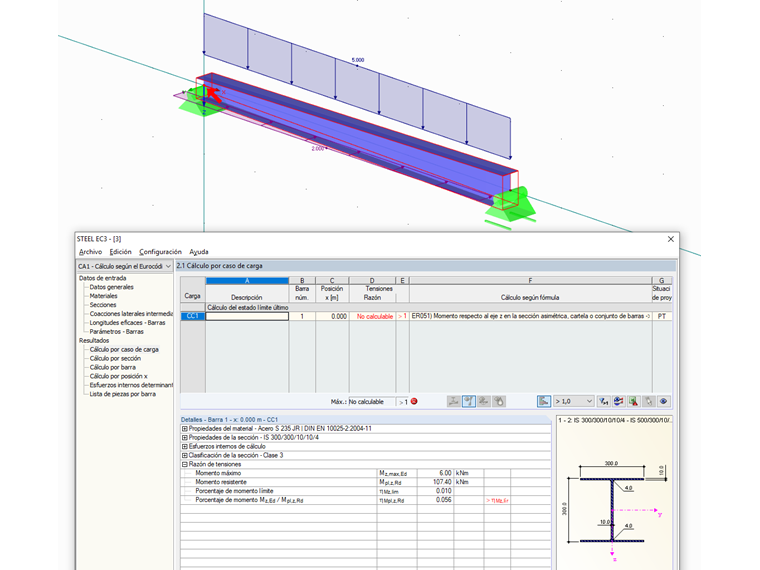

Diseño una viga de sección variable y obtengo el mensaje "No calculable: ER051 Momento sobre el eje z en sección asimétrica, conicidad o conjunto de barras. ¿Por qué?

Q: Diseño una viga de sección variable y obtengo el mensaje &quot;No calculable: ER051 Momento sobre el eje z en sección asimétrica, conicidad o conjunto de barras. ¿Por qué?

El motivo de esta advertencia es que las secciones de sección variable no se pueden calcular utilizando los métodos 6.3.3 de EN 1993-1-1. El módulo adicional RF-/STEEL EC3 calcula tales secciones utilizando el método general 6.3.4 de EN 1993-1-1. Sin embargo, este método sólo está permitido para la carga en la dirección del apoyo, que es sin el momento flector transversal. Por lo tanto, aparece el aviso.Puede realizar el análisis de estabilidad como cálculo de la sección según el análisis de segundo orden, lo cual es posible utilizando los módulos adicionales RF-/FE-LTB o RF-/STEEL Warping Torsion.Como alternativa, puede omitir la flexión transversal en las opciones de filtro del cuadro de diálogo &quot;Detalles&quot;, pestaña &quot;Estabilidad&quot;, o activar el método adaptado según Naumes en el cuadro de diálogo &quot;Anejo nacional&quot;, que habilita la flexión transversal.

Question

Dise&#241;o una viga de secci&#243;n variable y obtengo el mensaje &quot;No calculable: ER051 Momento sobre el eje z en secci&#243;n asim&#233;trica, conicidad o conjunto de barras. &#191;Por qu&#233;?

Accepted Answer

El motivo de esta advertencia es que las secciones de secci&#243;n variable no se pueden calcular utilizando los m&#233;todos 6.3.3 de EN 1993-1-1. El m&#243;dulo adicional RF-/STEEL EC3 calcula tales secciones utilizando el m&#233;todo general 6.3.4 de EN 1993-1-1. Sin embargo, este m&#233;todo s&#243;lo est&#225; permitido para la carga en la direcci&#243;n del apoyo, que es sin el momento flector transversal. Por lo tanto, aparece el aviso.Puede realizar el an&#225;lisis de estabilidad como c&#225;lculo de la secci&#243;n seg&#250;n el an&#225;lisis de segundo orden, lo cual es posible utilizando los m&#243;dulos adicionales RF-/FE-LTB o RF-/STEEL Warping Torsion.Como alternativa, puede omitir la flexi&#243;n transversal en las opciones de filtro del cuadro de di&#225;logo &quot;Detalles&quot;, pesta&#241;a &quot;Estabilidad&quot;, o activar el m&#233;todo adaptado seg&#250;n Naumes en el cuadro de di&#225;logo &quot;Anejo nacional&quot;, que habilita la flexi&#243;n transversal.
