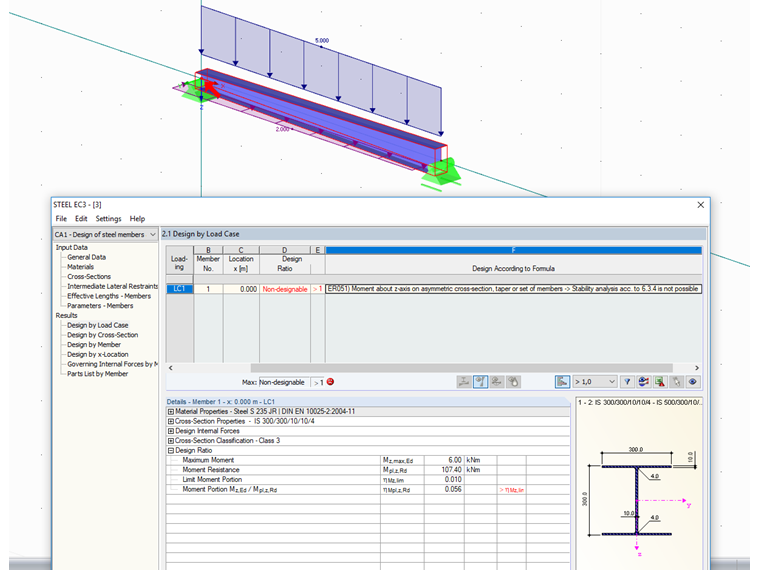

Projektuję belkę o zmiennym przekroju i otrzymuję komunikat "Nie można zaprojektować: ER051 Moment względem osi z na przekroju niesymetrycznym, na zbieżności lub zbiorze prętów." Dlaczego?

Q: Projektuję belkę o zmiennym przekroju i otrzymuję komunikat &quot;Nie można zaprojektować: ER051 Moment względem osi z na przekroju niesymetrycznym, na zbieżności lub zbiorze prętów.&quot; Dlaczego?

Powodem tego ostrzeżenia jest to, że przekrojów zbieżnych nie można wymiarować przy użyciu metod 6.3.3 normy EN 1993-1-1. Moduł dodatkowy RF-/STEEL EC3 umożliwia wymiarowanie takich przekrojów przy użyciu metody ogólnej 6.3.4 normy EN 1993-1-1. Metoda ta jest jednak dozwolona tylko w przypadku obciążenia w kierunku podpory, tzn. bez poprzecznego momentu zginającego. Dlatego pojawia się ostrzeżenie.Analizę stateczności można przeprowadzić jako wymiarowanie przekroju według teorii II rzędu, co jest możliwe dzięki modułom dodatkowym RF‑/FE‑LTB lub RF‑/STEEL Warping Torsion.Alternatywnie, można pominąć zginanie poprzeczne w opcjach filtrowania w oknie dialogowym &quot;Szczegóły&quot;, w zakładce &quot;Stateczność&quot; lub aktywować dostosowaną metodę zgodnie z Nazwami w oknie dialogowym &quot;Załącznik krajowy&quot;, co umożliwia zginanie poprzeczne.
