Pergunta

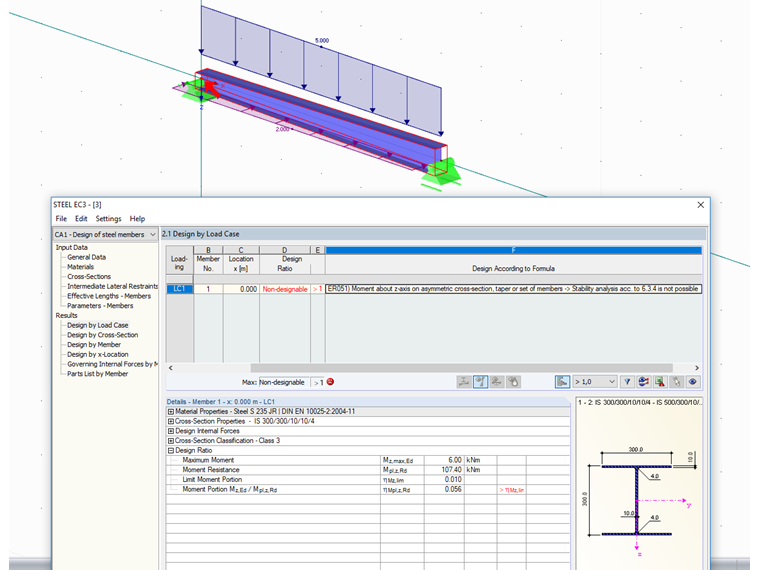

Eu dimensiono uma viga cónica e recebo a mensagem "Não dimensionável: ER051 Momento em torno do eixo v em secção assimétrica, esquadro de betão ou conjuntos de barras". Porquê?


Resposta:

A razão para este aviso é que as secções cónicas não podem ser dimensionadas utilizando os métodos 6.3.3 da EN 1993-1-1. O módulo adicional RF‑/STEEL EC3 dimensiona essas secções utilizando o método geral 6.3.4 da EN 1993‑1‑1. No entanto, este método só é permitido para o carregamento na direção do apoio, ou seja, sem o momento fletor transversal. Portanto, o aviso aparece.

A análise de estabilidade pode ser realizada como verificação de secção de acordo com a análise de segunda ordem, o que é possível utilizando os módulos adicionais RF‑/FE ‑ LTB ou RF‑/STEEL Warping Torsion.

Como alternativa, pode ignorar a flexão transversal nas opções de filtro da caixa de diálogo "Detalhes", separador "Estabilidade", ou ativar o método adaptado de acordo com Naumes na caixa de diálogo "Anexo nacional", que permite a flexão transversal.



;
