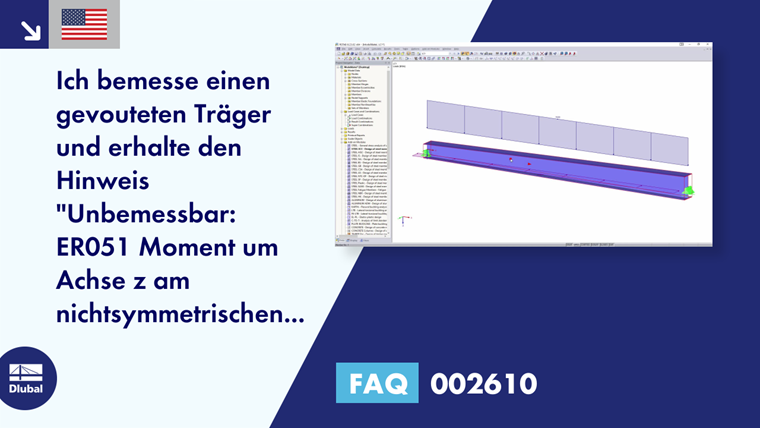

Ich bemesse einen gevouteten Träger und erhalte den Warnhinweis "unbemessbar - ER051 Moment um Achse z am nichtsymmetrischen Querschnitt, Voutenstab oder Stabsatz". Warum?
Was kann ich tun?

Antwort

Der Grund für den Warnhinweis ist, dass gevoutete Querschnitte nicht mit den Verfahren 6.3.3 EN 1993-1-1 nachgewiesen werden können. Das Modul STAHL EC3 weist diese Querschnitte mit dem Allgemeinen Verfahren 6.3.4 EN 1993-1-1 nach. Dieses Verfahren ist jedoch nur für eine Beanspruchung in Tragebene, also kein Querbiegemoment zugelassen und deshalb erscheint der Warnhinweis.

Sie können einen Stabilitätsnachweis nach Theorie II. Ordnung als Querschnittsnachweis führen,
 welcher mit den Zusatzmodulen FE-BGDK oder STAHL Wölbkrafttorsion möglich ist.
Alternativ können Sie die Querbiegung in den Filtermöglichkeiten der "Details / Stabilität" vernachlässigen oder im Dialog "nationaler Anhang" das Erweiterte Verfahren nach Dr. Naumes aktivieren, welches Querbiegung ermöglicht.

Schlüsselwörter

Querbiegung, Ersatzstabverfahren, Allgemeines Verfahren, Naumes, Stabsatz, Voutenstab, Voute, Stabilitätsnachweis, Eurocode 3, EC3, Moment um Achse z, ER051, unbemessbar, Warnhinweis
