FAQ 002610 FR 7 mars 2019

Wieland Götzler Modules additionnels STEEL EC3 RF-STEEL EC3

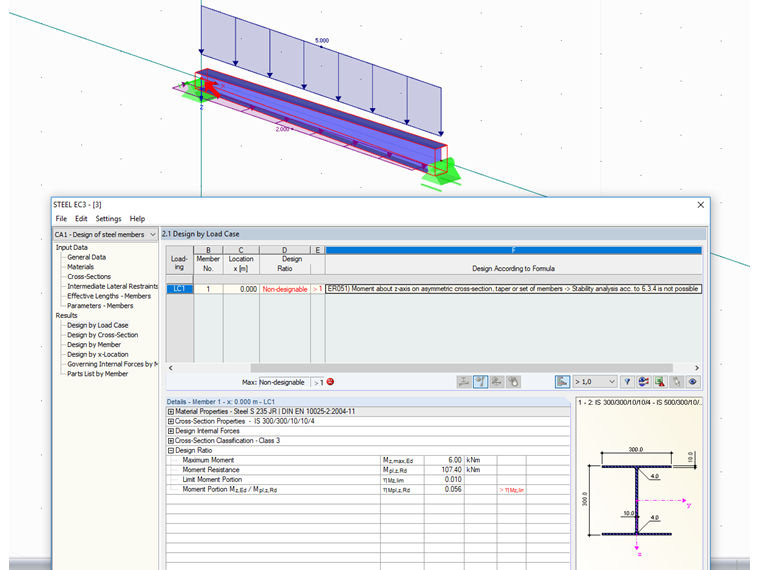

Je mesure un porteur voûté et je reçois l’avertissement "Pas mesurable - Moment ER051 autour de l’axe z à la section transversale non symétrique, Voutenstab ou ensemble de tiges". Pourquoi?
Que puis-je faire?

Réponse

La raison de l’avertissement est que les sections transversales fléchées ne peuvent pas être détectées par les procédures 6.3.3 EN 1993-1-1. Le module STEEL EC3 montre ces sections avec la procédure générale 6.3.4 EN 1993-1-1. Cependant, cette méthode concerne uniquement une charge dans le plan de support, aucun moment de flexion croisée n’est autorisé et l’avertissement apparaît.

Vous pouvez effectuer une preuve de stabilité selon la théorie II. Ordre comme preuve transversale.
ce qui est possible avec les modules supplémentaires FE-BGDK ou STAHL arquant la torsion.
Sinon, vous pouvez négliger la flexion transversale dans les options de filtre de "Détails / Stabilité" ou dans la boîte de dialogue "Annexe nationale", la procédure étendue selon Dr. med. Activer les Naumes, ce qui permet la flexion transversale.

Mots-clés

Cross Bending Méthode de la tige de remplacement Procédure générale Naumes Ensemble de barres Bollard Voute Preuve de stabilité Eurocode 3 EC3 Momentum autour de l’axe z ER051 Non mesurable Avertissement
