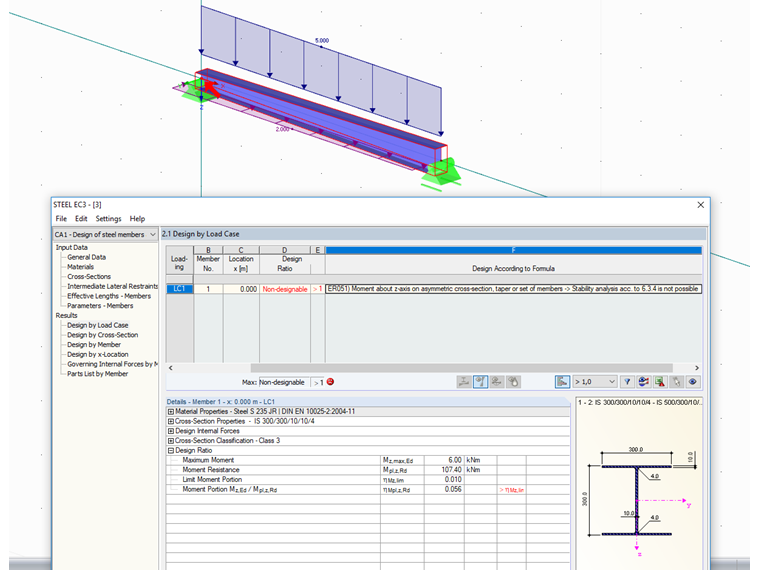

Při posouzení nosníku s náběhy se zobrazí hlášení "Není k dispozici": ER051 Moment okolo osy z na nesymetrickém průřezu, náběhu nebo sadě prutů ". Proč?

Odpověď

Důvodem pro výstrahu je, že náběhy s průřezy nemohou být provedeny metodou 6.3.3 normy EN 1993-1-1. Přídavný modul RF- / STEEL EC3 udává tyto průřezy podle obecné metody 6.3.4 normy EN 1993-1-1. Tato metoda je ovšem povolena pouze pro zatížení v podporové rovině, to znamená bez příčného ohybového momentu. Zobrazí se proto varovné hlášení.

Statický výpočet lze provést podle analýzy druhého řádu jako posouzení průřezu, což lze provést s přídavnými moduly RF- / FE-LTB nebo Warping Torsion RF- / STEEL.

Případně lze boční ohýbání z možností filtrovat v záložce "Detaily" v záložce "Stabilita" nebo aktivovat rozšířenou metodu podle Naums v dialogu "Národní příloha", což umožňuje příčné ohyb.

Klíčová slova

Křížové ohyby výměnná tyčová metoda obecný postup Naumes sada tyčí patník Voute důkaz stability Eurokód 3 EC3 hybnost o ose z ER051 neměřitelné varování
