Почему я не отображаюсь на панели, несмотря на существующие результаты без цветовой шкалы?

Ответ

Для отображения цветовой шкалы необходимо выполнить следующие настройки:

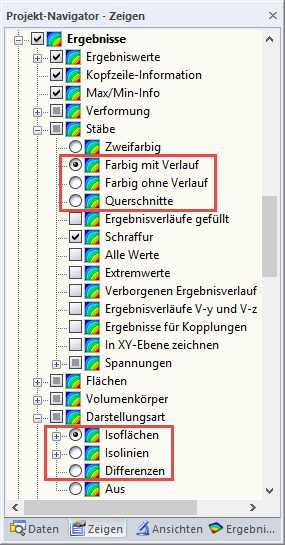

  • Для результатов бара: Активируйте опцию «Цветной с градиентом», «Цветной без градиента» или «Поперечные сечения» в разделе «Результаты» ->
  • Для области результатов: Активируйте параметры «Изоповерхности», «Изолинии» или «Различия» в разделе «Результаты» ->

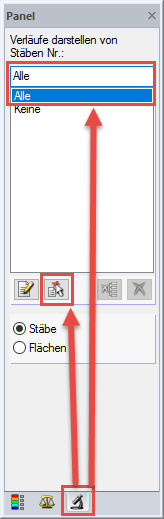

  • Для результатов бара и области: Выбор всех или выбранных баров / областей на вкладке «Фильтр» на панели, см. Рисунок 2

Ключевые слова

Панель, Цветовая гамма, Курс, Представление, Изоповерхности, Контуры, Цветной
