Mancanza di una scala di colori nel pannello nonostante i risultati siano presenti in RFEM 5

Perché non vedo la scala dei colori nel pannello in RFEM 5 nonostante ci siano risultati?

Risposta:

Per visualizzare la scala cromatica in RFEM 5, sono necessarie le seguenti impostazioni:

  • Per i risultati delle aste: Attivazione dell'opzione "Colorato con gradazione", "Colorato senza gradazione" o "Sezioni" sotto "Risultati" → "Aste" nel Navigatore Mostra.

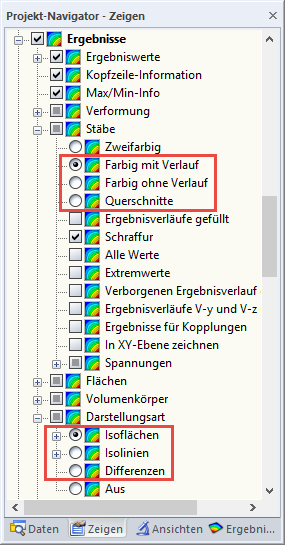

Navigatore visualizzare
1 Navigatore visualizzare
  • Per i risultati delle superfici: Attivazione dell'opzione "Isosuperfici", "Isolinie" o "Differenze" sotto "Risultati" → "Modalità di visualizzazione", vedere immagine 1.
  • Per i risultati di aste e superfici: Selezione di tutte o di aste/superfici selezionate all'interno del registro "Filtro" nel pannello.

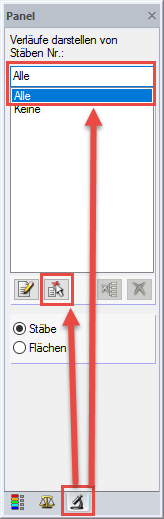

Pannello
2 Pannello
