回复:
要显示色阶,请进行以下设置:

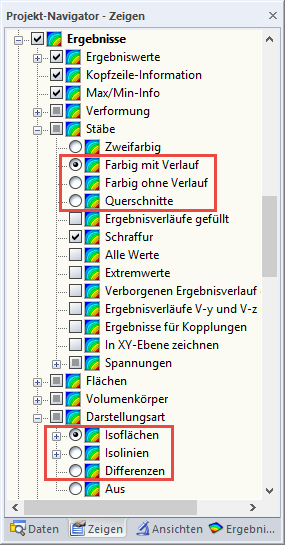

- 对于杆件结果: 在显示导航器中的“结果” → “杆件”中激活选项“有图”、“无图”或“截面”,见图 01。
常见问题和解答 (FAQ)
- 对于曲面结果: 激活 "结果" → "显示模型" 下的 "等值带"、"等值线" 或 "差异" 选项,见图 01。

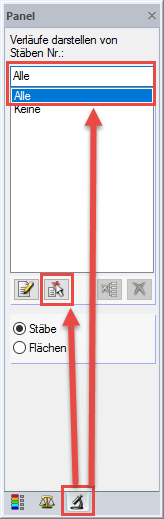

- 对于杆件和面结果: 在面板的“筛选”选项卡中选择所有或选定的杆件/面,见图 02。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
