Antwort:
Zum Anzeigen der Farbskala in RFEM 5 sind folgende Einstellungen zu treffen:

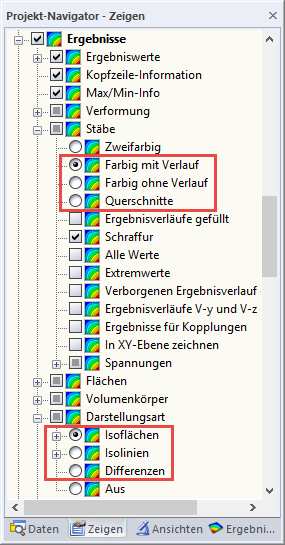

- Für Stab-Ergebnisse: Aktivierung der Option "Farbig mit Verlauf", "Farbig ohne Verlauf" oder "Querschnitte" unter "Ergebnisse" → "Stäbe" im Zeigen-Navigator.
- Für Flächen-Ergebnisse: Aktivierung der Option "Isoflächen", "Isolinien" oder "Differenzen" unter "Ergebnisse" → "Darstellungsart", siehe Bild 1.

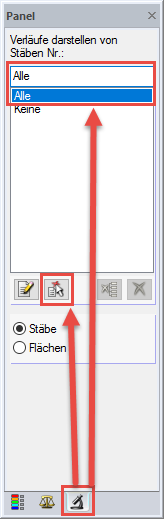

- Für Stab- und Flächen-Ergebnisse: Auswahl aller oder selektierter Stäbe/Flächen innerhalb des Registers "Filter" im Panel.
2
Panel
