Dlaczego nie wyświetla się w panelu pomimo istniejących wyników bez skali kolorów?

Odpowiedź

Aby wyświetlić skalę kolorów, należy wykonać następujące ustawienia:

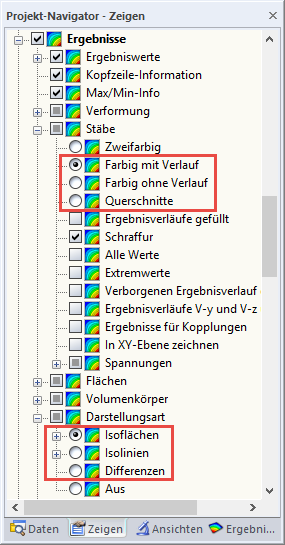

  • Dla wyników słupkowych: Aktywuj opcję „Kolorowy z gradientem”, „Kolorowy bez gradientu” lub „Przekroje” pod „Wyniki” ->
  • Dla wyników obszarowych: Aktywuj opcje „Isosurfaces”, „Isolines” lub „Differences” w „Results” ->

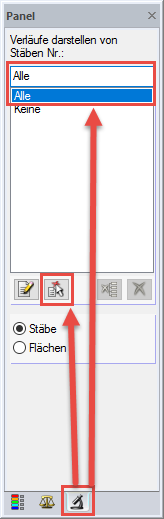

  • Dla wyników paska i obszaru: Wybór wszystkich lub wybranych pasków / obszarów w zakładce „Filtr” w panelu, patrz Rysunek 2

Słowa kluczowe

Płyta, Skala kolorów, Kurs, Reprezentacja, Isosurfaces, Kontury, Kolorowy
