Я импортирую файл IFC из другой программы CAD в RSTAB или RFEM с помощью опции CAD / BIM. Во время преобразования, я получаю сообщения об ошибках. Аналогично, стержни не будут преобразованы правильно.

Ответ

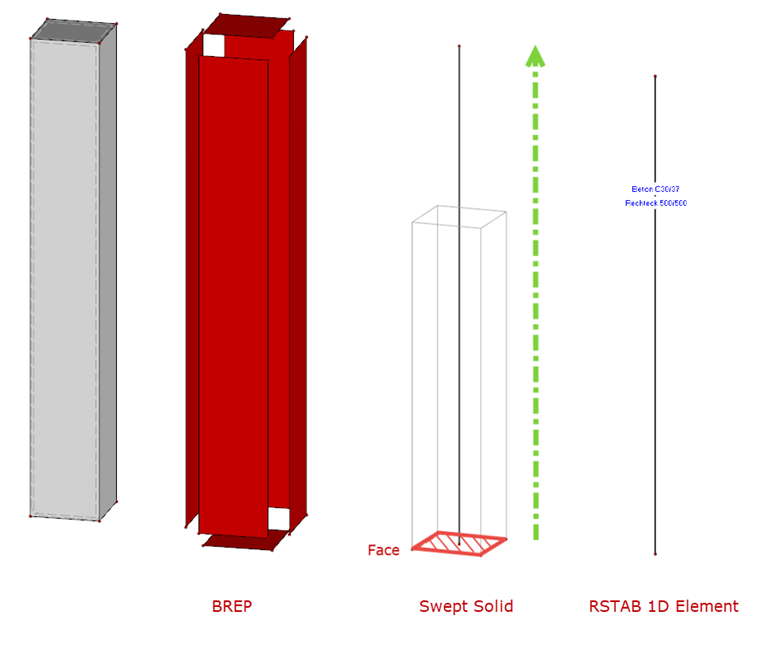

Программы CAD, которые не являются главным образом структурным, как правило, моделируют структурные элементы в качестве твердых веществ. Простая прямоугольная колонка будет состоять из 12 линий и 6 поверхностей, например (см. Рисунок).


Твердые тела можно также определить по-разному. Либо по граничным поверхностям (BREP), либо как «вытянутое тело», так сказать (Swept Solid). Теперь трудность состоит в создании 1D-элемента из данного 3D-элемента. Обычно это возможно только в случае, когда твердые тела были созданы в качестве охваченного твердого тела. Поверхность «Лицевая поверхность» определяет сечение. Мы можем определить правильное положение стержня с помощью направления и длины экструзии.

Тем не менее, в вашем случае это BREP. На данный момент мы не можем гарантировать правильное преобразование для данного типа. Это также относится к предупреждению, которое должно появиться во время импорта.

Ключевые слова

IFC BREP SweptSolid CAD BIM Импорт Экспорт
