Resposta:

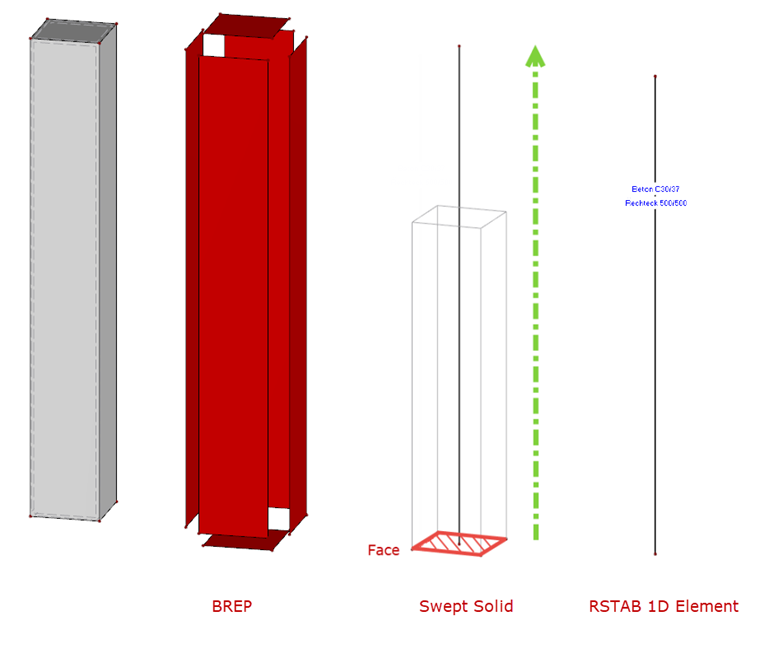

Os programas CAD que não são utilizados principalmente para dimensionamento estrutural, geralmente modelam os elementos estruturais como sólidos. Um pilar retangular simples seria constituído por 12 linhas e 6 superfícies, por exemplo (ver imagem).
Os sólidos também podem ser definidos de diferentes formas. Quer pelas superfícies de fronteira (BREP) quer como uma espécie de "sólido varrido". A dificuldade agora é gerar um elemento 1D a partir deste elemento 3D. Geralmente, isso só é possível se os sólidos tiverem sido criados como um sólido varrido. A superfície "frontal" define a secção. A posição correta da barra pode ser determinada pela direção e comprimento da extrusão.
No entanto, no seu caso, é um BREP. De momento, não podemos garantir a conversão correta para este tipo. Isso também é mencionado no aviso que deve aparecer durante a importação.
