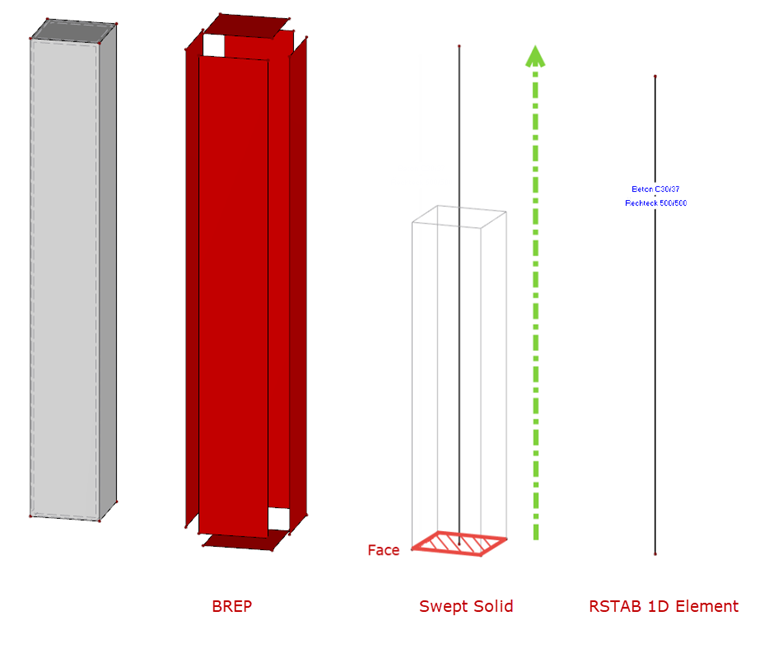

I programmi CAD che non sono utilizzati principalmente per la progettazione strutturale, di solito modellano gli elementi strutturali come solidi. Ad esempio, una semplice colonna rettangolare sarebbe composta da 12 linee e 6 superfici (vedi l'immagine).
I solidi possono anche essere definiti in diversi modi. O dalle superfici di contorno (BREP) o come una sorta di "solido spazzato". La difficoltà ora è generare un elemento 1D da questo elemento 3D. In genere, questo è possibile solo se i solidi sono stati creati come solidi su sweep. La superficie "faccia" definisce la sezione trasversale. La posizione corretta dell'asta può essere determinata dalla direzione e dalla lunghezza dell'estrusione.
Tuttavia, nel tuo caso, è un BREP. Per il momento, non possiamo garantire la corretta conversione per questo tipo. Questo è indicato anche nell'avviso che dovrebbe apparire durante l'importazione.
