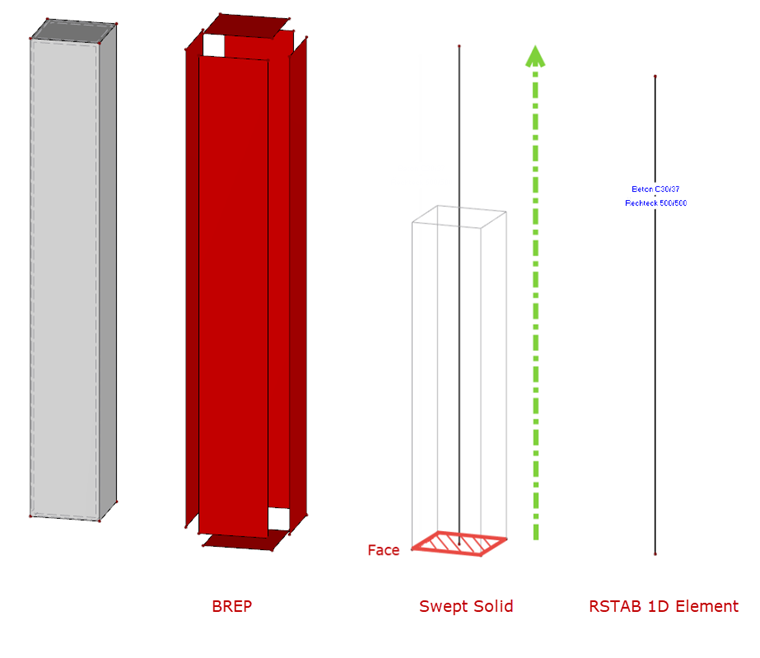

W programach CAD, które nie są głównie wykorzystywane do projektowania konstrukcyjnego, elementy konstrukcyjne zazwyczaj modelują się w postaci brył. Na przykład prosty prostokątny słup składałby się z 12 linii i 6 powierzchni (patrz rysunek).
Bryły można również definiować na różne sposoby. Albo przez powierzchnie graniczne (BREP) albo jako swego rodzaju „bryła omiatająca”. Trudność polega teraz na wygenerowaniu elementu 1D z tego elementu 3D. Zazwyczaj jest to możliwe tylko wtedy, gdy bryły zostały utworzone jako bryła ukosowana. Powierzchnia „czołowa” definiuje przekrój. Prawidłowe położenie pręta można określić na podstawie kierunku i długości wyciągania.
W Państwa przypadku jest to jednak BREP. W tej chwili nie możemy zagwarantować prawidłowej konwersji dla tego typu konstrukcji. Nazywa się to również ostrzeżeniem, które powinno pojawić się podczas importu.
