Как я могу выполнить проверку устойчивости / устойчивости к растяжению конструкции?

Ответ

Расчет устойчивости пластинчатых конструкций может быть преобразован в чистый анализ напряжений, если расчет находится в квадратичной теории, и несовершенство, требуемое стандартом, было применено к данной конструкции.

С помощью RF-STABILITY и RF-IMP модулей можно создать несовершенства (или предварительно сформированную сетку FE). Тип несовершенства в значительной степени зависит от конструктивного компонента и используемого стандарта. Для стержней, которые были смоделированы в качестве конструкций, подверженных растяжению поверхности, можно использовать значения из DIN EN 1993-1-1: 2005 5.3. Для плоских поверхностей, можно, например, использовать значения из DIN EN 1993-1-5: 2006 Приложение C. Для оболочек задача намного сложнее и существуют различные подходы. Я бы посоветовал не создавать несовершенства и выполнять расчет целостности пряжки с помощью концепции MNA / LBA в соответствии с DIN EN 1993-1-6, которая не требует применения несовершенства.

Например, для расчета модели поверхности стальной балки, можно сделать следующее:

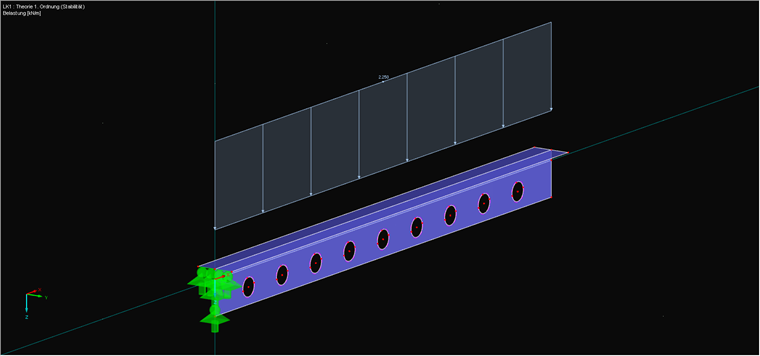

1. Выберите нагрузку с относительно высокими осевыми силами (по сравнению с другими внутренними силами в загружении), в большинстве случаев можно использовать загружение с собственным весом или сочетание нагрузки с соответствующим собственным весом. Может быть необходимо, чтобы каждое сочетание нагрузок имело индивидуальное несовершенство.

2. Рассчитать сочетание нагрузок по теории одного порядка и использовать его в качестве основы для RF-STABILITY

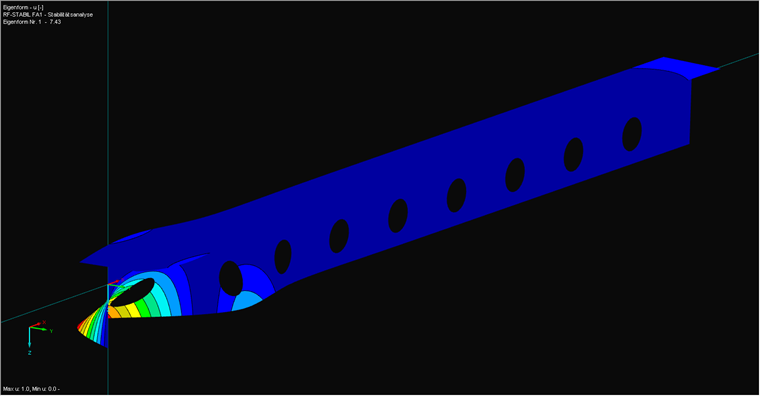

3. Найти первую собственную форму глобального сбоя с RF-STABILITY

4. Используйте расчетную форму режима в качестве основы для несовершенства с помощью RF-IMP. Например, можно использовать 1/300 длины луча в качестве амплитуды.

5. Составьте сочетание нагрузок, в котором используется созданное несовершенство в качестве основы, и рассчитывается в соответствии с линейным расчетом деформации.

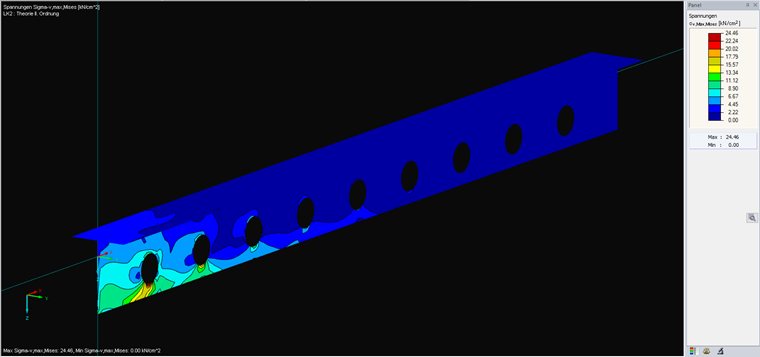

6. Выполните анализ напряжений на основе данного сочетания нагрузок, который также представляет собой анализ устойчивости конструкции.

Ключевые слова

Расчет потери устойчивости Потеря устойчивости Расчет устойчивости Пластинчатые конструкции Стерилизация пластины 1993-1-1 1993-1-5 1993-1-6
