L'analisi di stabilità per strutture a piastre può essere convertita in un'analisi di tensione pura se il calcolo viene eseguito secondo l'analisi del secondo ordine e l'imperfezione richiesta dalla norma è stata applicata alla struttura.
Utilizzando i moduli aggiuntivi RF‑STABILITY e RF‑IMP, è possibile creare imperfezioni (o una mesh EF predeformata). Il tipo di imperfezione dipende fortemente dal componente strutturale e dalla norma corrispondente. Per le aste che sono state modellate come una struttura a piastre, è possibile utilizzare i valori della DIN EN 1993-1-1:2005 5.3. Per le superfici piane, è possibile utilizzare i valori della DIN EN 1993-1-5:2006, Appendice C, ad esempio. Per i gusci, il problema è molto più complesso e ci sono diversi approcci. Vorrei sconsigliare la generazione di imperfezioni ed eseguire la verifica di instabilità della piastra utilizzando il concetto MNA/LBA secondo DIN EN 1993-1-6, che non richiede l'applicazione di un'imperfezione.

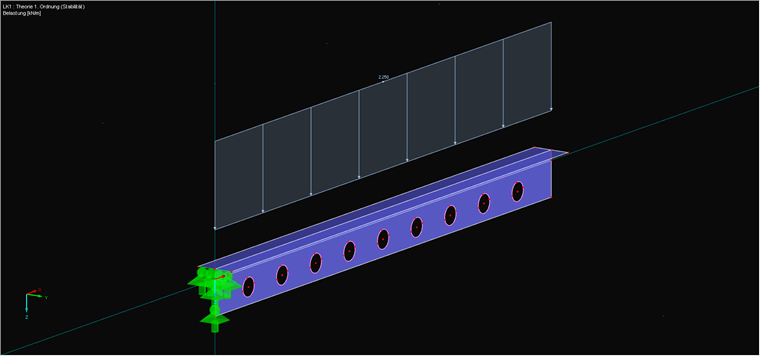

Ad esempio, se si desidera progettare un modello di superficie di una trave in acciaio, è possibile procedere come segue:
1. Seleziona un carico con forze assiali relativamente elevate (rispetto ad altre forze interne nel caso di carico); di solito è adatto il caso di carico del peso proprio o una combinazione di carico con il peso proprio corrispondente. Potrebbe essere necessario che ogni combinazione di carico abbia una singola imperfezione.
2. Calcola la combinazione di carico secondo l'analisi statica lineare e usala come base per RF-STABILITY.

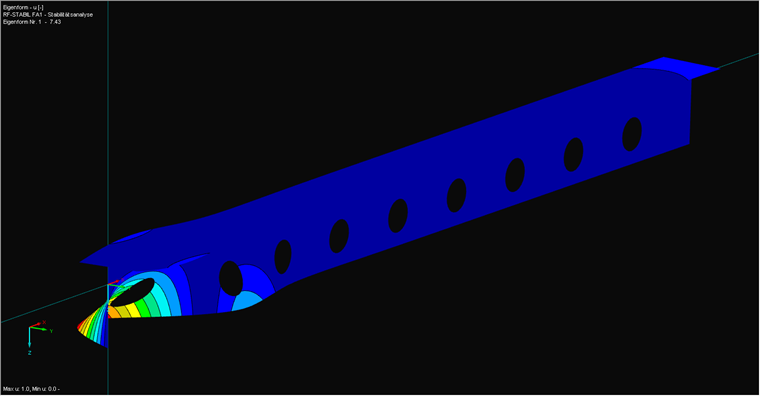

3. Trova la prima forma modale di una rottura globale utilizzando RF‑STABILITY.
4. Utilizzare la forma modale calcolata come base per un'imperfezione utilizzando RF-IMP. Ad esempio, è possibile applicare 1/300 della lunghezza della trave come ampiezza.
5. Crea una combinazione di casi di carico che utilizza l'imperfezione creata come base e viene calcolata secondo l'analisi del secondo ordine.

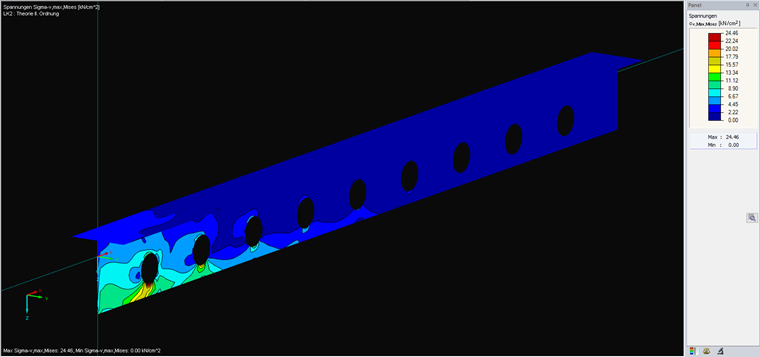

6. Eseguire un'analisi delle tensioni utilizzando questa combinazione di carico, che è anche l'analisi di stabilità della struttura.
