¿Cómo puedo realizar una verificación de estabilidad / pandeo en una estructura de tracción?

Respuesta

La prueba de estabilidad para las estructuras de tracción se puede convertir en un análisis de tensión pura, si se considera que la teoría es doble y la imperfección requerida por la norma se ha aplicado al sistema.

Con la ayuda de los módulos RF-STABIL y RF-IMP imperfección (resp. una malla FE preformada). El tipo de imperfección depende en gran medida del componente y el estándar utilizado. Para barras, que se modelaron como una estructura de tracción, se pueden usar los valores de DIN EN 1993-1-1: 2005 5.3. Para superficies planas, por ejemplo, se pueden utilizar los valores de DIN EN 1993-1-5: 2006 Apéndice C. Para las bandejas, el problema es mucho más complejo y existen diferentes enfoques. Desde una generación de imperfecciones, recomendaría esto y realizaría la prueba de la hebilla mediante el concepto MNA / LBA según DIN EN 1993-1-6, que no requiere un enfoque de imperfección.

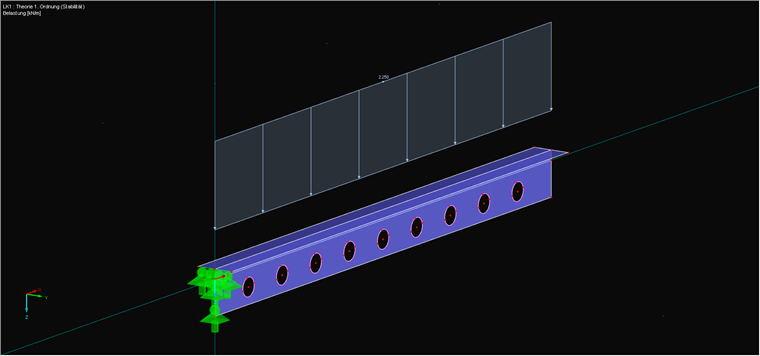

Si, por ejemplo, debe detectarse el modelo de superficie de una viga de acero, puede proceder de la siguiente manera, por ejemplo:

Primero Una carga para mí comparativamente (en comparación con. otras fuerzas internas en el caso de carga) seleccionan fuerzas normales altas, en la mayoría de los casos es adecuado el caso de carga de peso propio o una combinación de caso de carga con el peso propio correspondiente. Puede ser necesario proporcionar a cada combinación de carga una imperfección individual.

2. Calcule la combinación de carga según la teoría de 1 orden y use como base para RF-STABIL

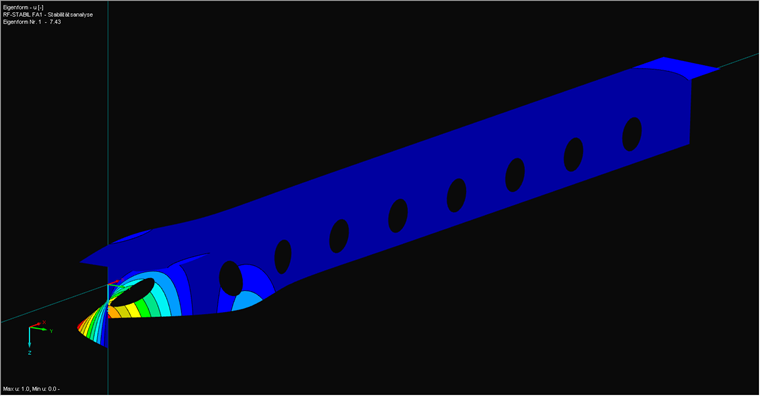

3. Uso de RF-STABILITY para encontrar el primer estado propio de un error global

4. Usando RF-IMP, use el modo propio calculado como la base para una imperfección. En este caso, por ejemplo, 1/300 de la longitud de la portadora se puede utilizar como la amplitud.

5. Cree una combinación de casos de carga que utilice la imperfección generada como base y se calcule de acuerdo con la teoría de 2 órdenes.

6. Realice una prueba de tensión en base a esta combinación de maletas de carga, que al mismo tiempo es también una prueba de estabilidad de la estructura.
