Verificação da estabilidade e encurvadura para estruturas de superfícies

A verificação de estabilidade para estruturas de superfícies pode ser convertida numa verificação de tensões pura se o cálculo for realizado de acordo com a análise de segunda ordem e se a imperfeição exigida pela norma tiver sido aplicada à estrutura.

Com os módulos adicionais RF-STABILITY e RF-IMP, é possível criar imperfeições (ou uma malha de EF pré-deformada). O tipo de imperfeição depende fortemente do componente estrutural e da norma utilizada. Para as barras que foram modeladas como estruturas de superfícies, podem utilizar-se os valores da DIN EN 1993-1-1:2005 5.3. Para superfícies planas, podem utilizar-se, por exemplo, os valores da norma DIN EN 1993-1-5:2006, Anexo C. Para cascas, o problema é muito mais complexo e existem diferentes abordagens. Desaconselharia a geração de imperfeições e realizaria a verificação de encurvadura local de lajes utilizando o conceito MNA/LBA de acordo com a DIN EN 1993-1-6, que não requer a aplicação de uma imperfeição.

Se pretende dimensionar um modelo de superfície de uma viga em aço, por exemplo, pode proceder da seguinte forma:

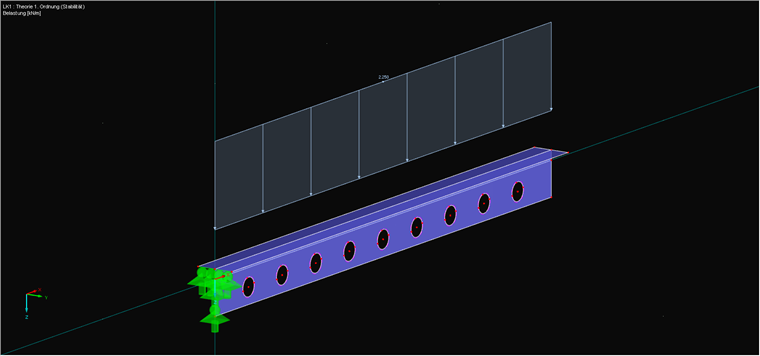

1. Selecione uma carga com forças axiais relativamente elevadas (comparadas com outros esforços internos no caso de carga), na maioria dos casos pode utilizar o caso de carga do peso próprio ou uma combinação de cargas com o correspondente peso próprio. Pode ser necessário que cada combinação de cargas tenha uma imperfeição individual.
2. Calcule a combinação de cargas de acordo com a análise de primeira ordem e utilize-a como base para o RF-STABILITY.
3. Determine a primeira forma própria de uma rotura global com o RF-STABILITY.
4. Utilize a forma própria calculada como base para uma imperfeição utilizando o RF-IMP. É possível aplicar, por exemplo, 1/300 do comprimento da viga como uma amplitude.
5. Crie uma combinação de casos de carga que utilize a imperfeição criada como base e seja calculada de acordo com a análise de segunda ordem.

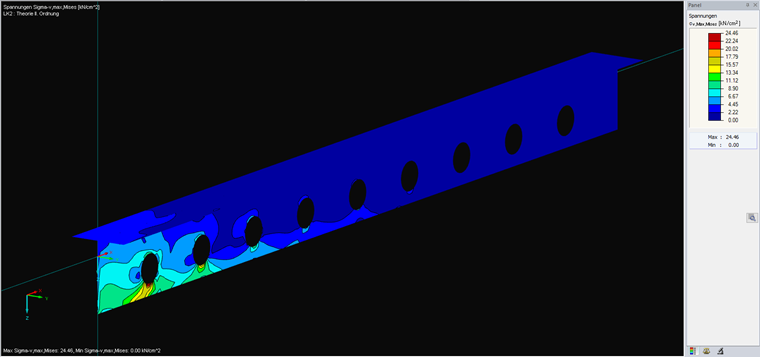

6. Realize com esta combinação de cargas uma verificação de tensões que também represente uma verificação de estabilidade da estrutura.
