Jak mogę przeprowadzić kontrolę stabilności / wyboczenia w strukturze rozciągającej?

Odpowiedź

Dowód stabilności dla struktur rozciągających można przekształcić w czystą analizę naprężeń, jeśli teoria jest uważana za 2-krotną i niedoskonałość wymagana przez normę została zastosowana w systemie.

Z pomocą modułów RF-STABIL i RF-IMP niedoskonałości (odpowiednio. wstępnie uformowana siatka FE). Rodzaj niedoskonałości zależy w dużym stopniu od zastosowanego komponentu i standardu. Dla prętów, które były modelowane jako struktura rozciągająca, można stosować wartości z normy DIN EN 1993-1-1: 2005 5.3. Na przykład w przypadku płaskich powierzchni można stosować wartości z załącznika C EN 1993-1-5: 2006. W przypadku tac problem jest znacznie bardziej złożony i istnieją różne podejścia. Od generacji niedoskonałości odradzam to i wykonuję próbę klamry za pomocą koncepcji MNA / LBA zgodnie z DIN EN 1993-1-6, która nie wymaga podejścia niedoskonałości.

Jeśli na przykład ma zostać wykryty model powierzchni dźwigara stalowego, można postępować w następujący sposób, na przykład:

Pierwszy Obciążają mnie stosunkowo (w porównaniu do. inne siły wewnętrzne w przypadku obciążenia) wybierają wysokie siły normalne, w większości przypadków odpowiedni jest przypadek obciążenia własnego lub kombinacja przypadku obciążenia z odpowiednim ciężarem własnym. Może być konieczne zapewnienie każdej kombinacji obciążenia indywidualnej niedoskonałości.

2. Oblicz kombinację obciążeń zgodnie z teorią 1-rzędu i użyj jako podstawy dla RF-STABIL

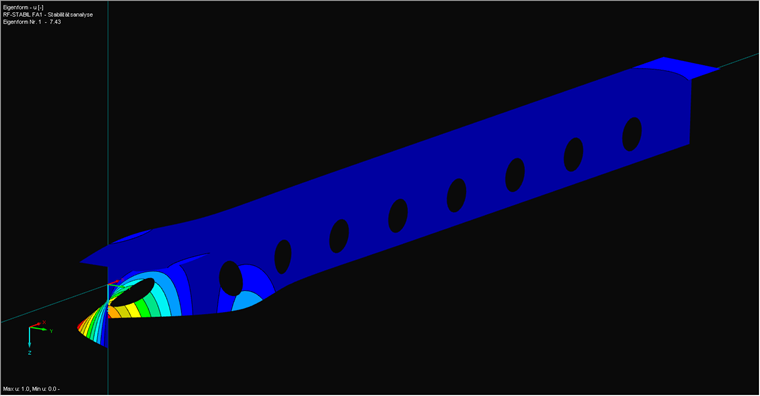

3. Wykorzystanie RF-STABILITY do znalezienia pierwszego stanu własnego globalnej awarii

4. Używając RF-IMP, użyj obliczonego trybu własnego jako podstawy niedoskonałości. W tym przypadku, na przykład, 1/300 długości nośnika może być użyte jako amplituda.

5. Utwórz kombinację przypadków obciążeń, która wykorzystuje wygenerowaną niedoskonałość jako podstawę i jest obliczana zgodnie z teorią 2-rzędową.

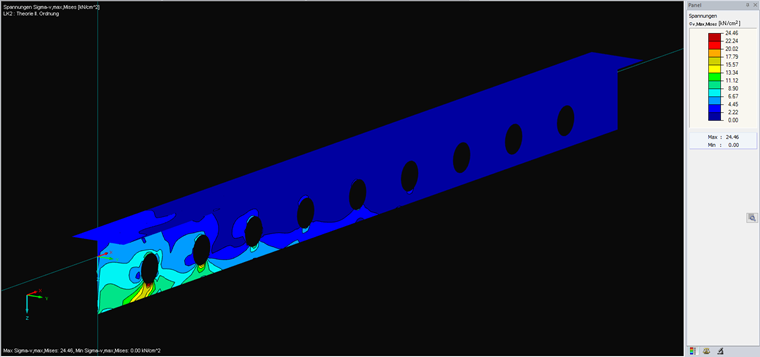

6. Wykonaj dowód napięcia na podstawie tej kombinacji przypadków obciążeń, która jednocześnie jest dowodem stabilności konstrukcji.

Słowa kluczowe

Kontrola wyboczenia Wgniecenia Analiza stabilności Struktury powłoki Wyboczenie powłoki Wyboczenie płytki 1993-1-1 1993-1-5 1993-1-6
