Моя модель должна быть симметричной, но реакции подшипников отражают несбалансированную нагрузку или моделирование, что я могу сделать?

Ответ

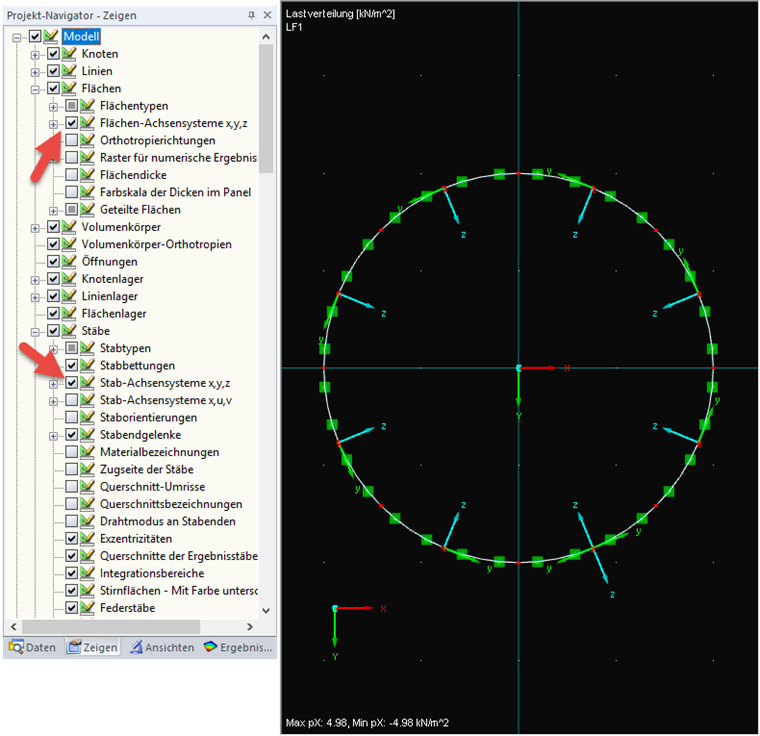

Пожалуйста, проверьте ориентацию всех подшипников, стержней и поверхностей и соответствующую ориентацию нагрузок. Отображение соответствующих систем координат с помощью навигатора (рис. 01).

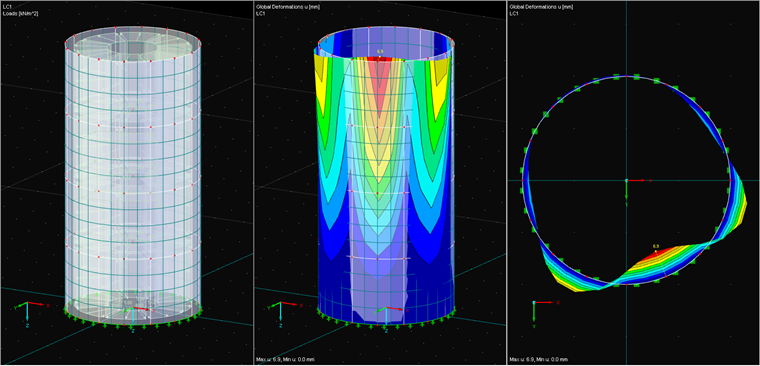

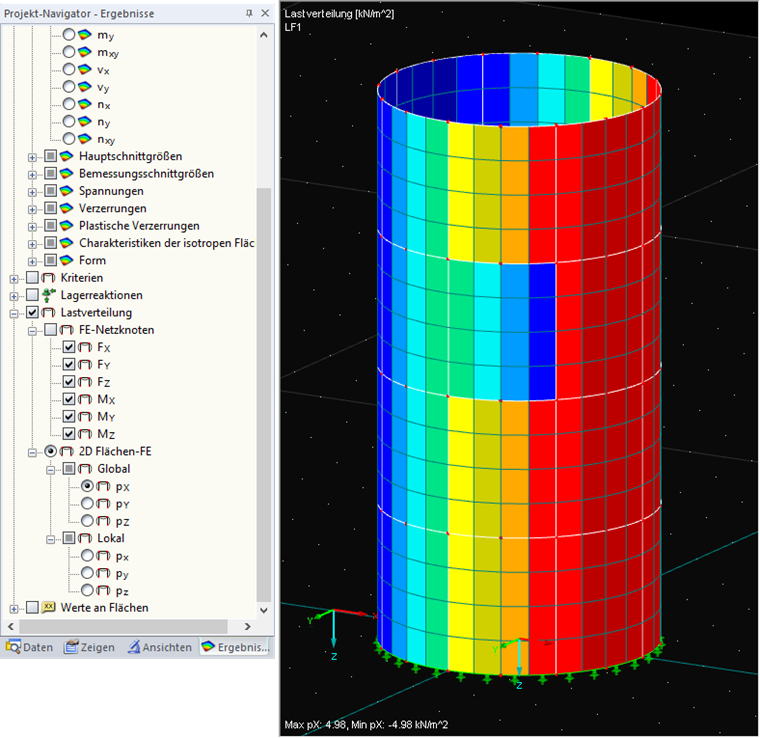

Если это не решает проблему, сначала используйте простую нагрузку, где деформация проста для понимания. Обратитесь к внутренним силам и деформациям, чтобы обнаружить возможные скручивания или пропущенные соединения (рис. 02). Чтобы обнаружить искаженные нагрузки на поверхности, вы также можете использовать опцию Load Balancing в результатах (рис. 03)

Нередко предполагаемая связь между поверхностью и стержнем не существует. Здесь сеть FE также может показать, было ли установлено соединение (рис. 04).

Если это также оставляет дисбаланс, используйте копию модели и сотрите последовательные элементы, чтобы найти недостающую симметрию.

Если все это не помогло, отправьте нам модель на нашу горячую линию, отметив, какие тесты вы уже провели.
