Mój model powinien być symetryczny, ale reakcje łożysk odzwierciedlają niezrównoważone obciążenie lub modelowanie, co mogę zrobić?

Odpowiedź

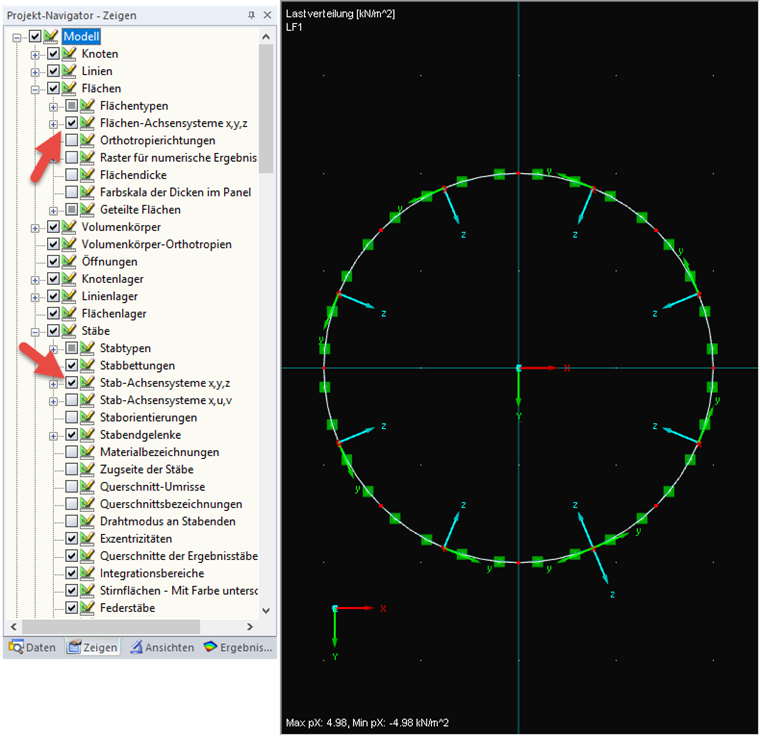

Sprawdź orientacje wszystkich łożysk, prętów i powierzchni oraz powiązaną orientację obciążeń. Wyświetlanie odpowiednich układów współrzędnych za pomocą nawigatora wskazującego (rys. 01).

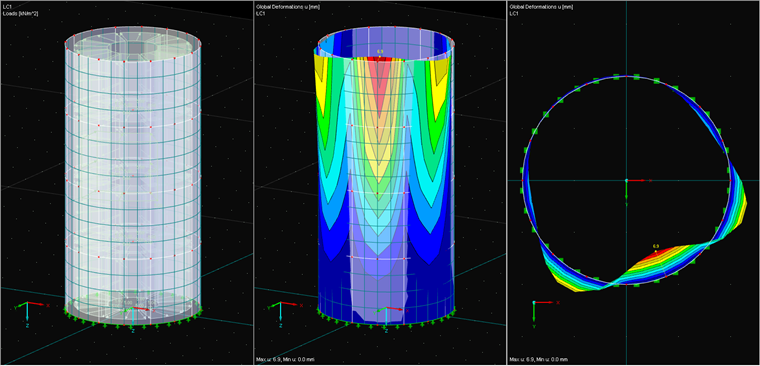

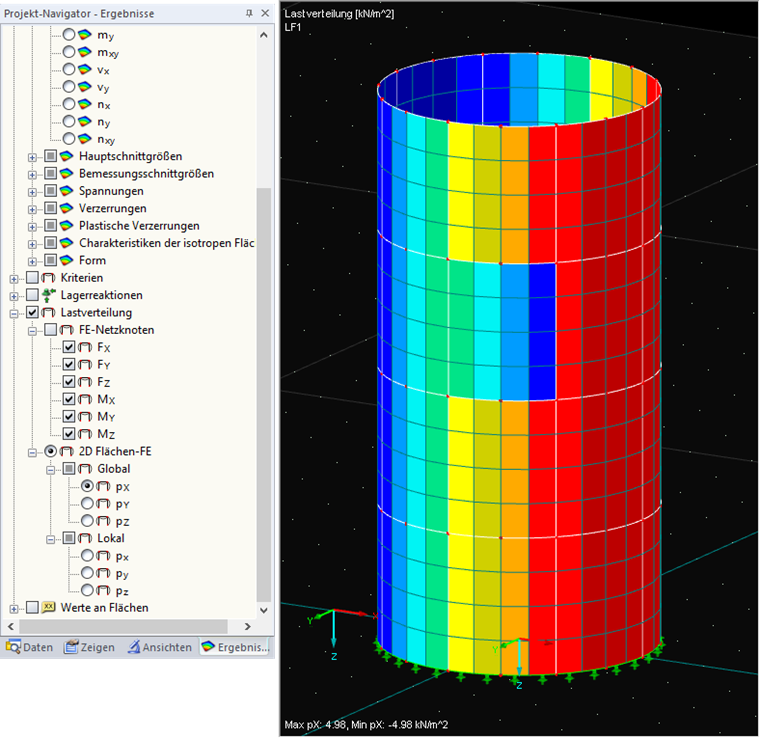

Jeśli to nie rozwiąże problemu, najpierw użyj prostego przypadku obciążenia, w którym odkształcenie jest łatwe do zrozumienia. Sprawdź siły wewnętrzne i odkształcenia, aby wykryć możliwe skręcenia lub brakujące połączenia (Rys. 02). Aby wykryć zniekształcone obciążenia na powierzchniach, można również użyć opcji równoważenia obciążenia w wynikach (rys. 03)

Nierzadko rzekome połączenie między powierzchnią a prętem nie istnieje. Tutaj sieć FE może również pokazać, czy połączenie zostało ustanowione (rys. 04).

Jeśli to również pozostawi brak równowagi, użyj kopii modelu i usuń kolejne elementy, aby znaleźć brakującą symetrię.

Jeśli to się nie powiedzie, prześlij nam model na naszą infolinię z informacją, które testy już wykonałeś.
