Mon modèle doit être symétrique, mais les réactions des roulements reflètent une charge ou une modélisation déséquilibrée. Que puis-je faire?

Réponse

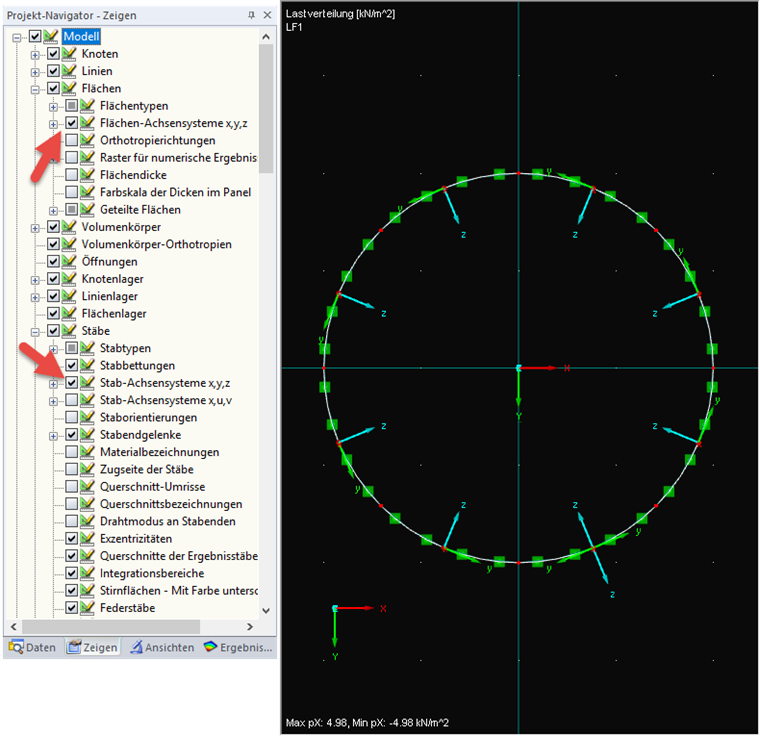

Veuillez vérifier les orientations de tous les roulements, tiges et surfaces et l’orientation associée des charges. L’affichage des systèmes de coordonnées respectifs via le navigateur de pointage (Fig. 01).

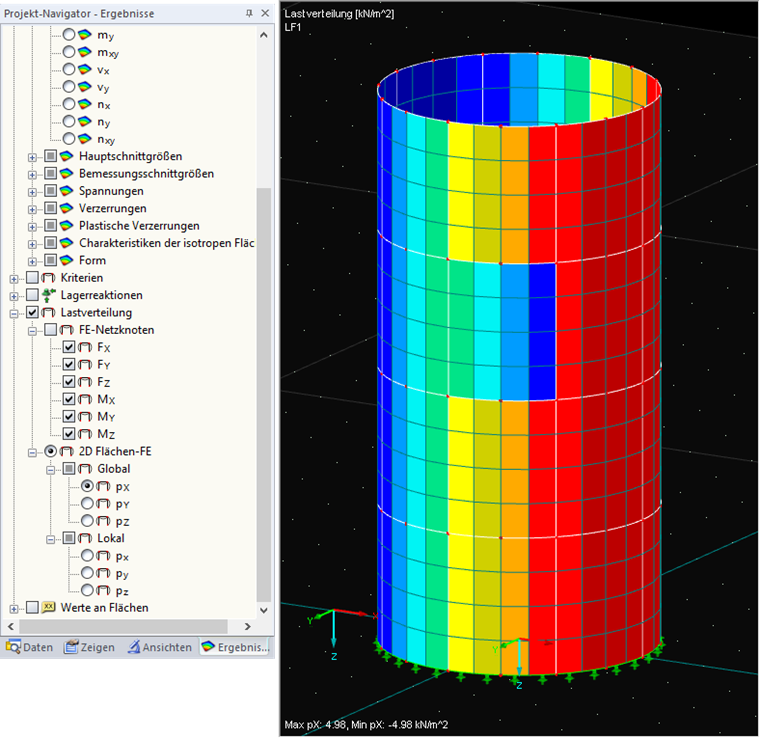

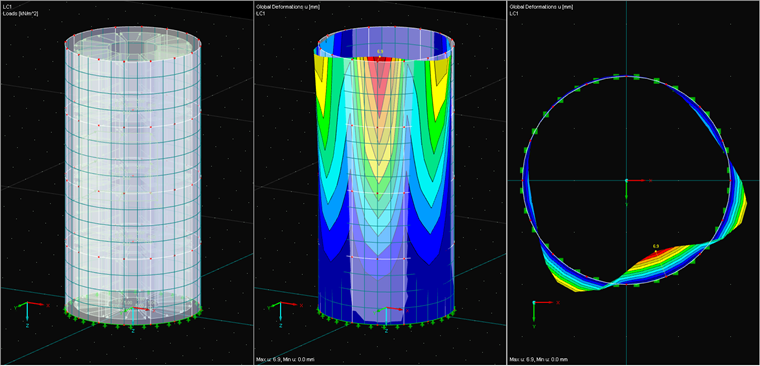

Si cela ne résout pas le problème, utilisez d'abord un cas de charge simple où la déformation est facile à comprendre. Reportez-vous aux efforts et déformations internes pour détecter d'éventuelles torsions ou connexions manquantes (Fig. 02). Pour détecter des charges déformées sur des surfaces, vous pouvez également utiliser l'option Load Balancing dans les résultats (Fig. 03)

Il n'est pas rare qu'un lien supposé existant entre une surface et une tige n'existe pas. Ici, le réseau FE peut également indiquer si une connexion a été établie (Fig. 04).

Si cela laisse également le déséquilibre, utilisez une copie du modèle et effacez les éléments successifs pour trouver la symétrie manquante.

Si tout cela échoue, envoyez-nous le modèle à notre service d'assistance téléphonique avec une note des tests que vous avez déjà effectués.
