Můj model by měl být symetrický, ale reakce ložiska odrážejí nevyvážené zatížení nebo modelování, co mám dělat?

Odpověď

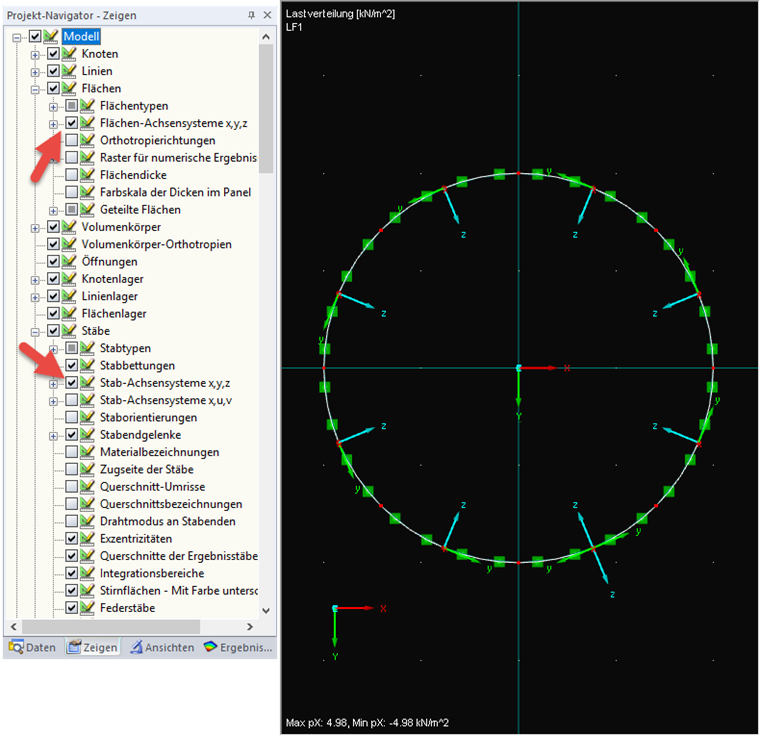

Zkontrolujte orientace všech ložisek, tyčí a povrchů a související orientaci zatížení. Zobrazení příslušných souřadnicových systémů pomocí navigačního ukazatele (Obr. 1). 01).

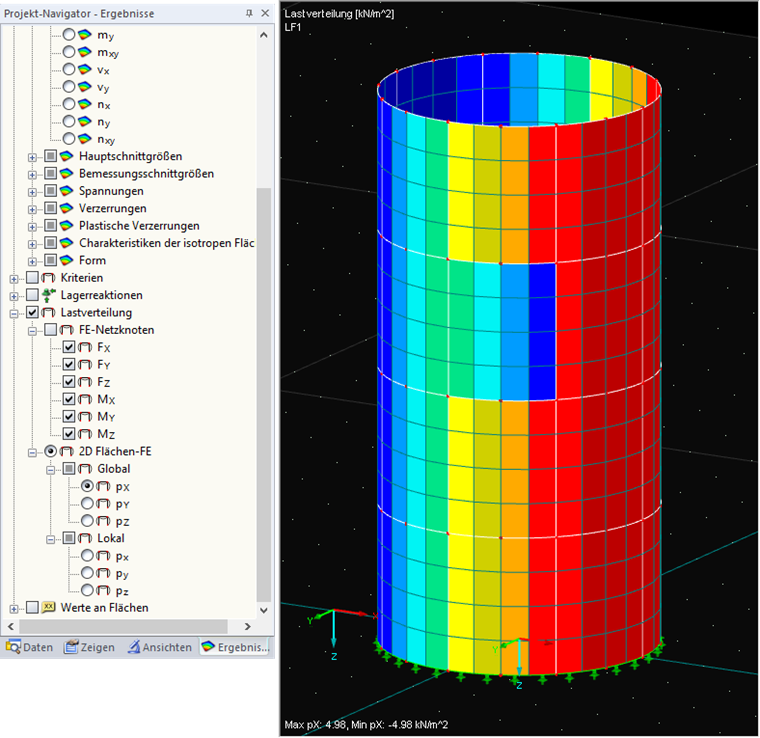

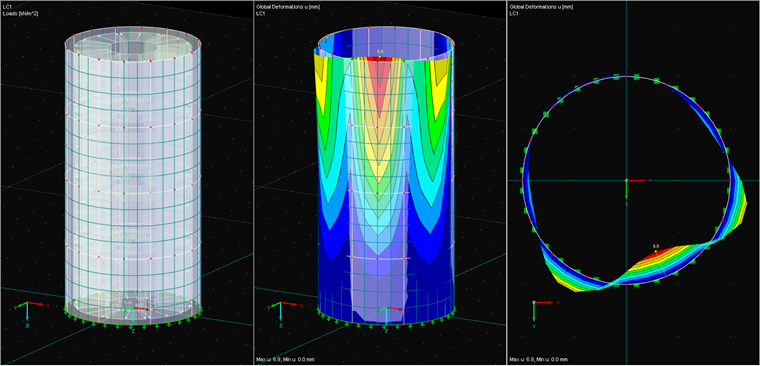

Pokud se tím problém nevyřeší, použijte nejprve jednoduchý zatěžovací stav, kde je snadno pochopitelná deformace. Viz vnitřní síly a deformace, abyste zjistili možné zkroucení nebo chybějící spoje (Obr. 2). 02). Pro detekci zkreslených zátěží na plochách můžete ve výsledcích také použít volbu Vyrovnávání zatížení (Obr. 1). 03)

Neobyčejně, předpokládané spojení mezi povrchem a tyčí neexistuje. Síť FE může také zobrazit, zda bylo navázáno spojení (obr. 1). 04).

Pokud toto také zanechá nerovnováhu, použijte kopii modelu a vymažte po sobě následující prvky, abyste našli chybějící symetrii.

Pokud se vám to nepodaří, zašlete nám prosím model na naši horkou linku s poznámkou, které testy jste již provedli.

Klíčová slova

Symetrická nevyváženost
