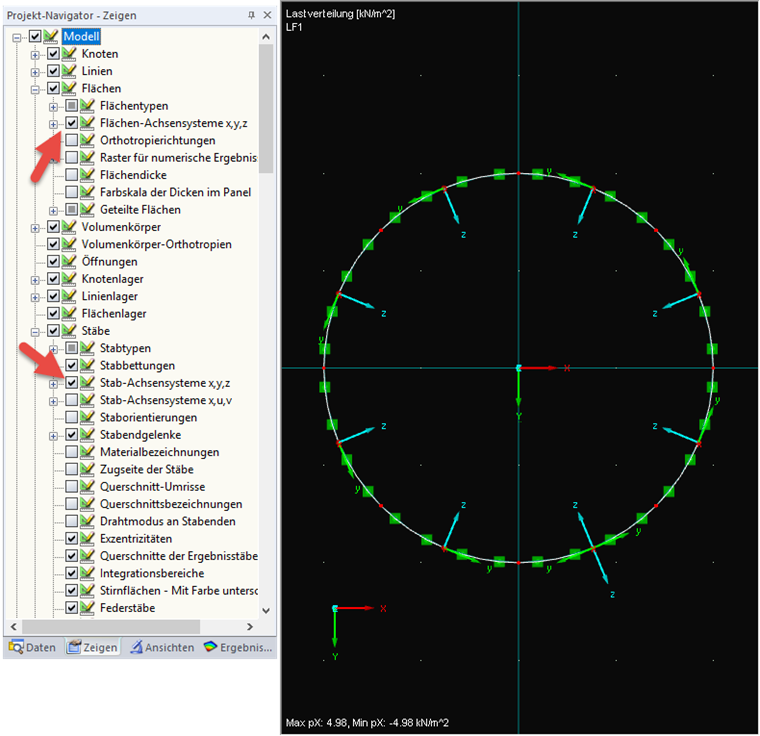

Si prega di verificare gli orientamenti di tutti i vincoli esterni, aste e superfici e quindi gli orientamenti dei carichi. È utile visualizzare i rispettivi sistemi di coordinate utilizzando il navigatore Visualizza (Figura 01).

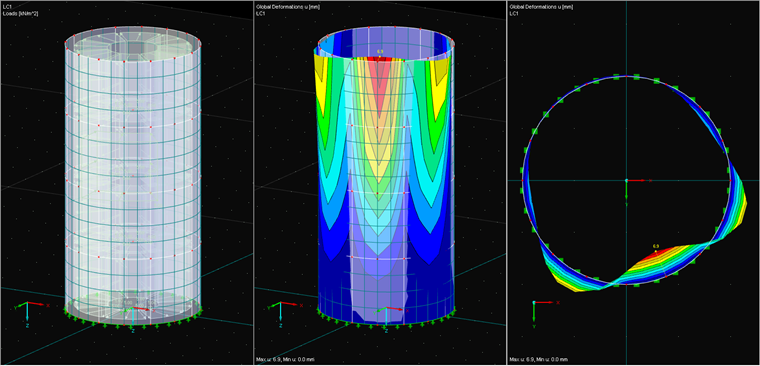

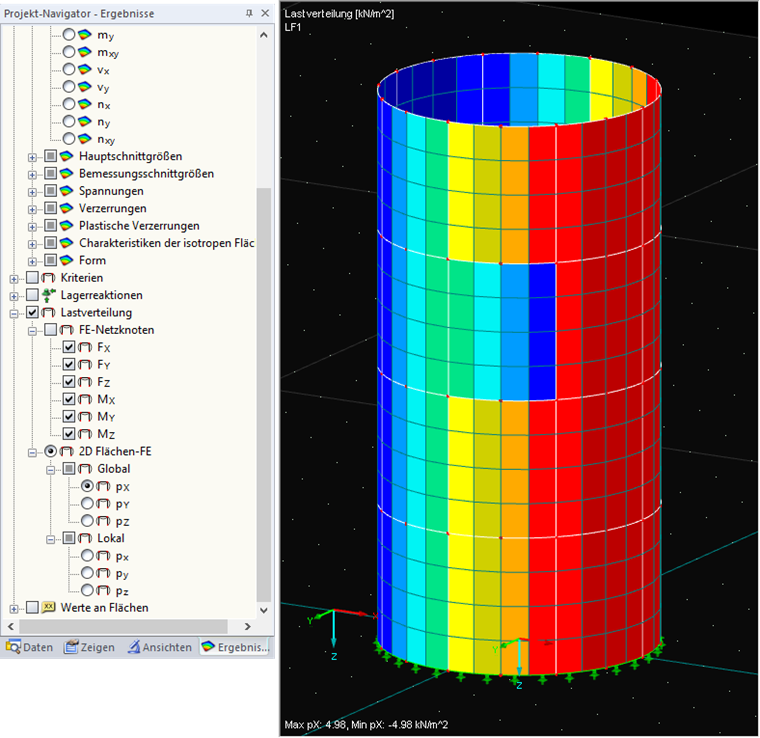

Se questo non risolve il problema, utilizzare il caso di carico più semplice possibile in cui la deformazione è facile da seguire. Consultare le forze interne e gli spostamenti generalizzati per rilevare possibili rotazioni o collegamenti mancanti (Figura 02). Per riconoscere i carichi ruotati sulle superfici, è anche possibile utilizzare l'opzione "Distribuzione del carico" nei risultati (Figura 03).
Spesso manca un presunto collegamento tra una superficie e un'asta. In questo caso, la mesh agli EF può anche mostrare se la connessione esiste.
Se l'asimmetria rimane, utilizzare una copia del modello ed eliminare gli elementi successivamente per trovare la causa della simmetria mancante.
Se tutto questo non ha successo, si prega di inviare il modello alla nostra hotline con una nota dei test che ha già eseguito.
