我的模型应该是对称的,但是支座反力反映的是非对称荷载或建模。 我该怎么办?

回答

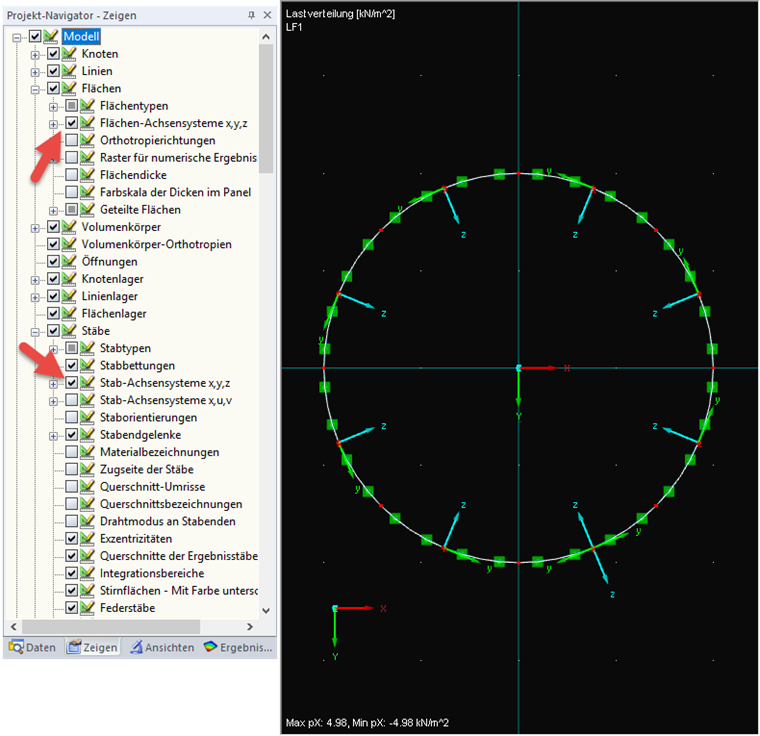

请检查所有支座,杆件和面的方向,然后检查荷载的方向。 通过显示导航器显示相应的坐标系非常有用(图01)。

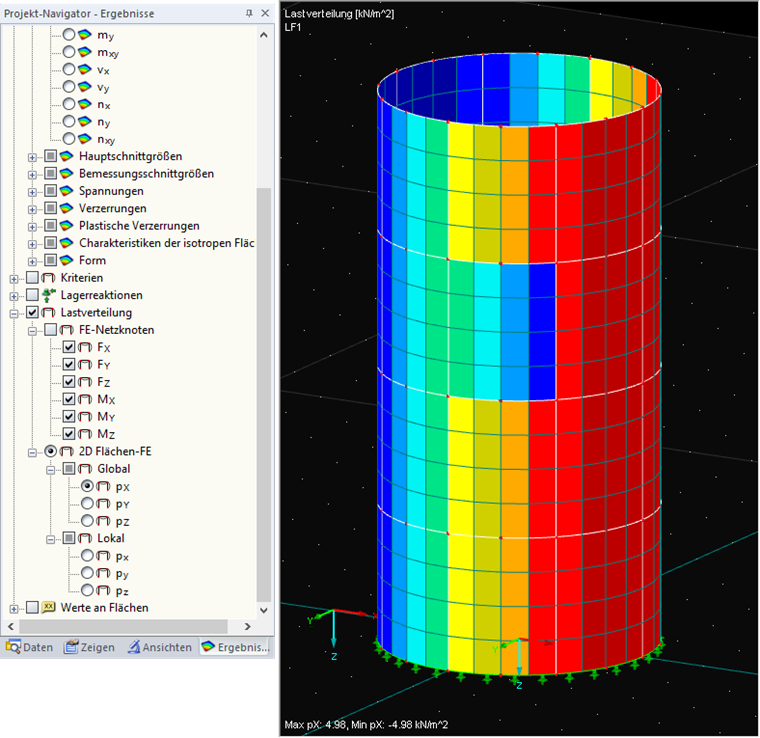

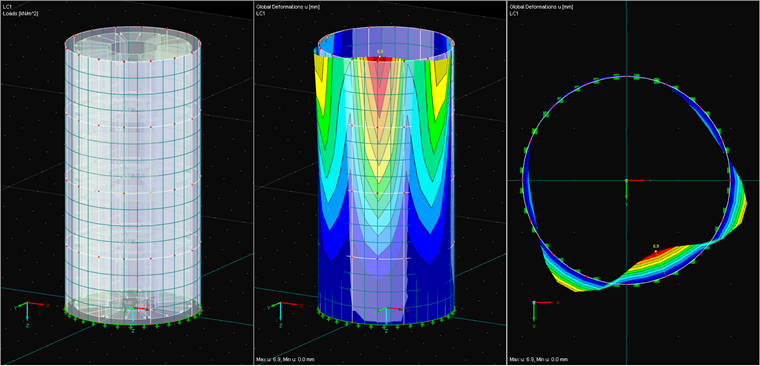

如果仍然不能解决问题,则使用尽可能简单的荷载工况,其中的变形易于理解。 查阅内力和变形的分布,以发现可能的旋转或连接丢失(图02)。 要检测面上的旋转荷载,还可以在结果中使用“荷载分布”选项(图03)。

通常在面和杆件之间没有明显的连接。 在这里,有限元网格也可以显示是否存在连接。

如果之后仍然存在不对称性,则使用模型的副本并删除连续的单元,以找出缺少对称性的原因。

如果所有的测试都失败了,请将模型发送到我们的热线电话,并注明您已经进行了哪些测试。
