Почему генерация нагрузки по плоскости или по ячейкам дает мне частично отрицательные значения в вершинах?

Ответ

Хотя реализованный инструмент генерации нагрузки может показаться простым на первый взгляд, фоновый подход довольно сложен.

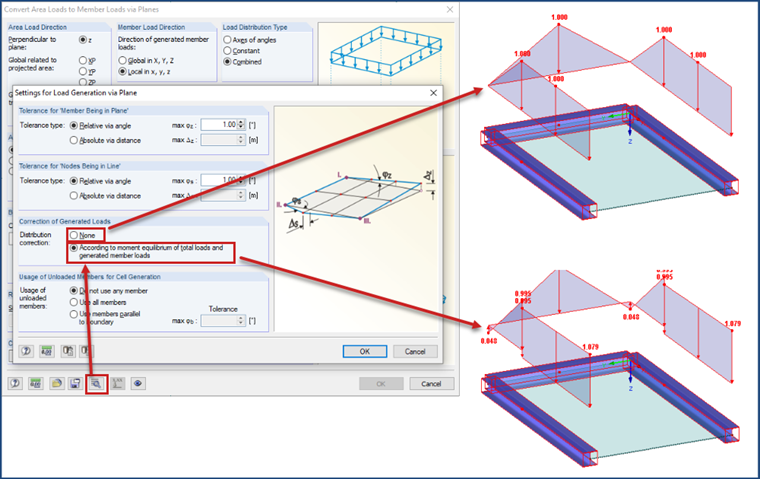

Чтобы иметь возможность преобразовывать линейно изменяющиеся нагрузки на площади в линейно изменяемые нагрузки на стержни, в настройках детализации предварительно задана опция для коррекции сгенерированных нагрузок «После моментов баланса общей нагрузки и сгенерированных нагрузок на стержни».

Если, например, присутствует прямоугольная ячейка, но присутствуют только 3 ребра, то нагрузка должна быть распределена так, чтобы результирующий момент от нагрузки стержня соответствующими рычагами до центра тяжести ячейки был равен нулю.

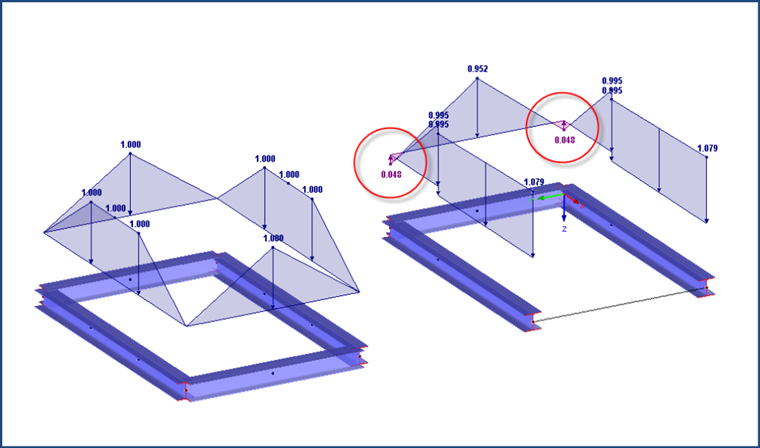

Это приводит к тому, что отрицательные значения определяются при положительном напряжении в угловых точках.
Если этот эффект нежелателен, коррекция сгенерированной нагрузки может быть деактивирована или установлена на «Нет». См. Также раздел 11.8 руководства
