FAQ 002784 PL 4. kwietnia 2019

Walter Fröhlich Modelowanie | Obciążenie RFEM RSTAB

Dlaczego generowanie obciążenia przez płaszczyznę lub komórki daje mi częściowo ujemne wartości w wierzchołkach?

Odpowiedź

Chociaż zaimplementowane narzędzie do generowania obciążenia może wydawać się proste na pierwszy rzut oka, podejście tła jest dość złożone.
Aby móc konwertować liniowo zmienne obciążenia powierzchniowe na liniowo zmienne obciążenia prętów, opcja korekcji generowanych obciążeń „Po bilansie obciążenia całkowitego i generowanych obciążeń pręta” jest wstępnie ustawiana w ustawieniach szczegółów.

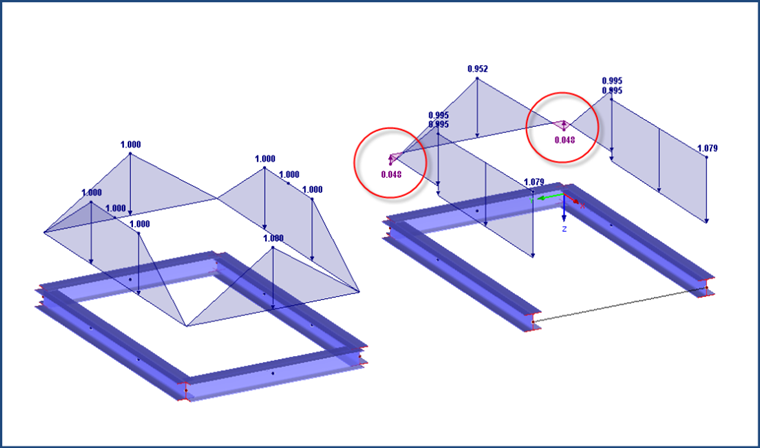

Jeśli na przykład obecna jest komórka prostokątna, ale obecne są tylko 3 pręty krawędziowe, obciążenie musi być tak rozłożone, aby wynikowy moment z obciążeń pręta z odpowiednimi ramionami dźwigni do środka ciężkości komórki wynosił zero.
Prowadzi to do określenia wartości ujemnych przy naprężeniu dodatnim w punktach narożnych.

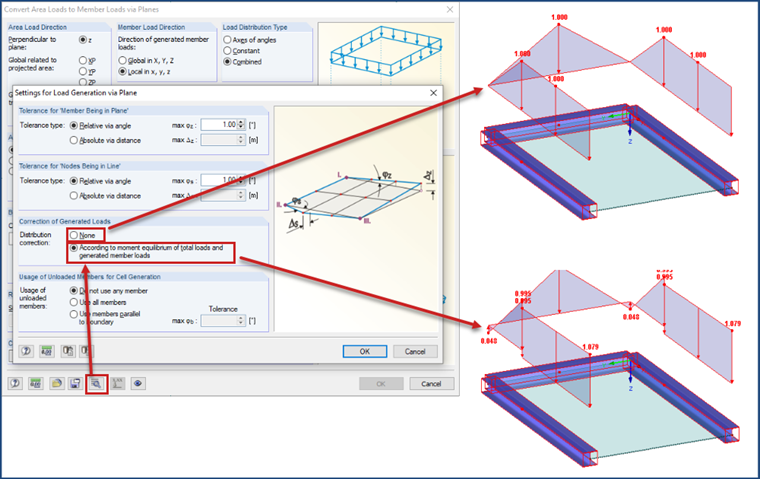

Jeśli ten efekt nie jest pożądany, korektę wygenerowanego obciążenia można wyłączyć lub ustawić na „Brak”. Patrz także rozdział 11.8

Słowa kluczowe

Równowaga momentu obrotowego Lastgenerierer Ostatnia generacja
