FAQ 002784 DE 4. April 2019

Walter Fröhlich Modellierung | Belastung RFEM RSTAB

Warum liefert mir die Lastgenerierung mittels Ebene bzw. mittels Zellen teilweise negative Werte in den Eckpunkten?

Antwort

Wenn auch das implementierte Tool der Lastgenerierung auf den ersten Blick einfach erscheint, ist die im Hintergrund angewandte Vorgehensweise recht komplex.
Damit auch linear veränderliche Flächenlasten in linear veränderliche Stablasten umgewandelt werden können, ist in den Detaileinstellungen die Option für die Korrektur der generierten Lasten "Nach Momenten Gleichgewicht der Gesamtlast und generierten Stablasten" voreingestellt.

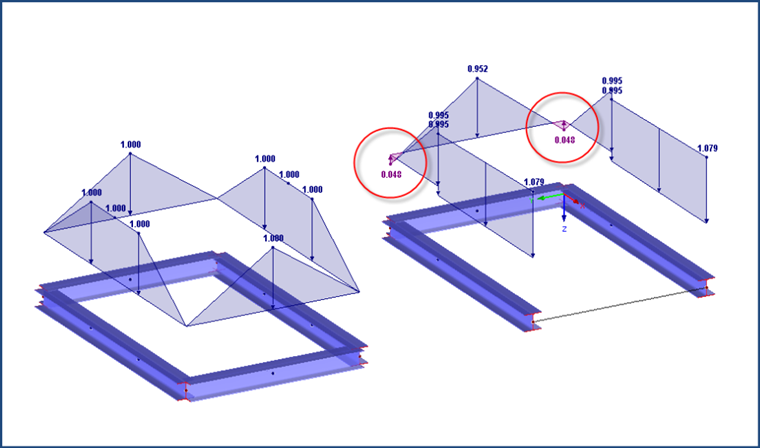

Liegt nun beispielsweise eine rechteckige Zelle vor, bei der aber nur 3 Randstäbe vorhanden sind, so muss die Last so verteilt werden, dass das resultierende Moment aus den Stablasten mit den jeweiligen Hebelarmen zum Schwerpunkt der Zelle gleich Null ist.
Dies führt dazu, dass bei einer positiven Beanspruchung in den Eckpunkten negative Werte ermittelt werden.

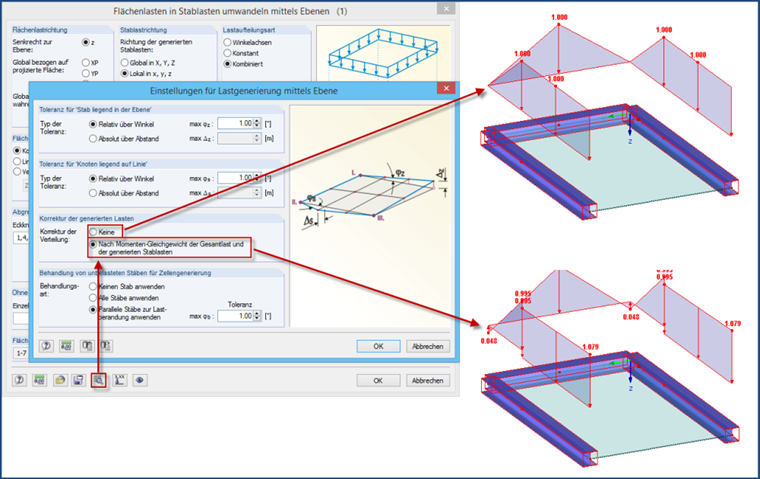

Ist dieser Effekt nicht gewünscht, so kann die Korrektur der generierten Last deaktiviert werden, bzw. auf "Keine" gestellt werden. Siehe dazu auch Handbuch Abschnitt 11.8

Schlüsselwörter

Momenten-Gleichgewicht Lastgenerierer Lastgeneriererung
