Pergunta

Porque é que a geração de carga por plano ou por células dá valores parcialmente negativos nos pontos de canto?


Resposta:
Embora a ferramenta implementada para gerar cargas possa parecer simples à primeira vista, a abordagem utilizada em segundo plano é bastante complexa.

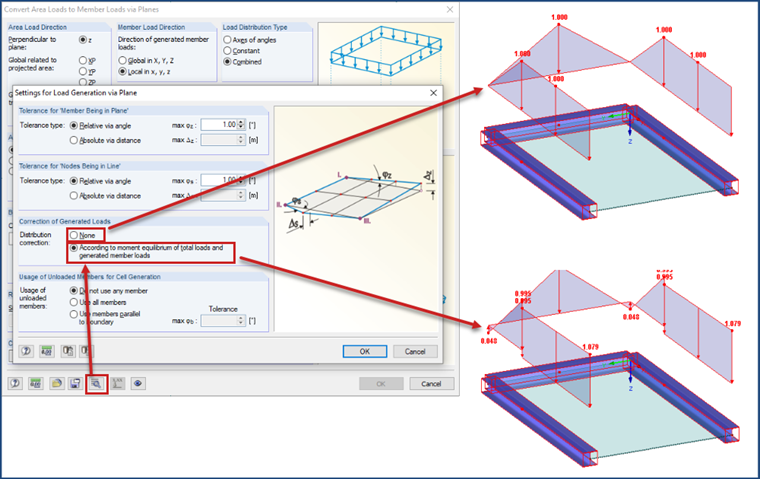

Para poder converter cargas de superfície variáveis lineares em cargas de barra linearmente variáveis, a opção para a correção das cargas geradas "De acordo com o equilíbrio de momentos das cargas totais e das cargas geradas" está predefinida nas configurações de detalhe.

Se, por exemplo, existe uma célula retangular, mas existem apenas três barras de borda, a carga deve ser distribuída de forma que o momento resultante das cargas da barra com os respetivos braços de alavanca em relação ao centro de gravidade da célula seja zero.

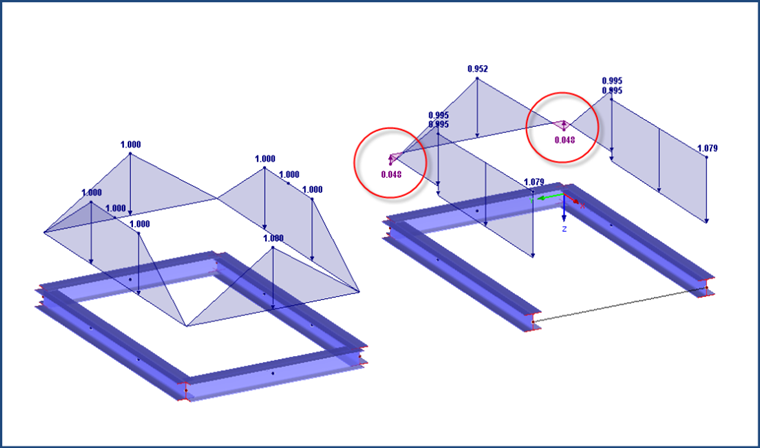

Como resultado, os valores negativos são determinados nos cantos quando o carregamento é positivo.
Se este efeito não for desejado, a correção da carga gerada pode ser desativada ou definida para "Nenhum". Para isso, consulte o manual, Capítulo 11.8.


;
