FAQ 002784 FR 4 avril 2019

Walter Fröhlich Modélisation & Chargement RFEM RSTAB

Pourquoi la génération de charge par avion ou par cellules me donne-t-elle des valeurs partiellement négatives dans les sommets?

Réponse

Bien que l’outil de génération de charge implémenté puisse sembler simple au premier abord, l’approche en arrière-plan est assez complexe.
Afin de pouvoir convertir des charges linéaires variant linéairement en charges de barres linéairement variables, l'option de correction des charges générées "Après équilibrage des moments de la charge totale et des charges de barres générées" est prédéfinie dans les paramètres de détail.

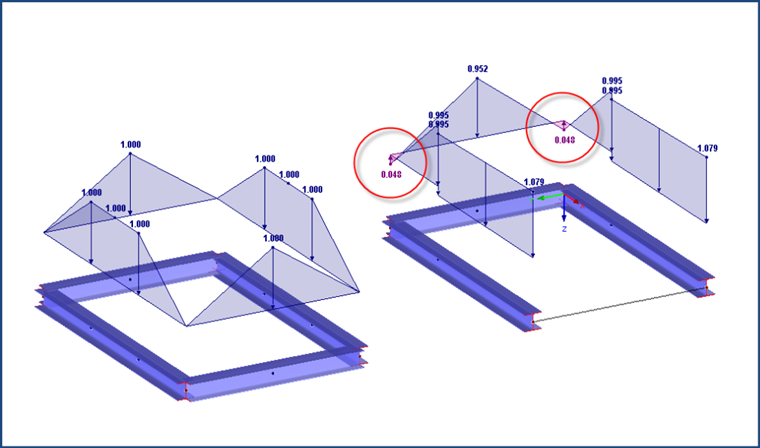

Si, par exemple, une cellule rectangulaire est présente, mais que 3 barres latérales seulement sont présentes, la charge doit être répartie de manière à ce que le moment résultant de la charge de la barre avec les bras de levier respectifs du centre de gravité de la cellule soit nul.
Cela conduit à la détermination de valeurs négatives pour une contrainte positive dans les angles.

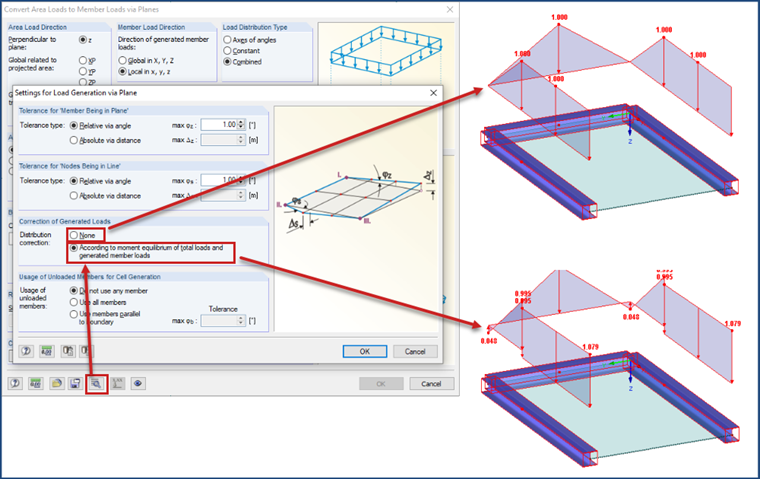

Si cet effet n'est pas souhaité, la correction de la charge générée peut être désactivée ou définie sur "Aucune". Voir aussi la section 11.8 du manuel
