Как отображать свободные нагрузки только в пределах определенного диапазона?

Ответ

В общем, в отличие от конструктивных элементов, нельзя выбрать или скрыть нагрузки с помощью выбора. В навигаторе Изобразить можно только отобразить все нагрузки одного типа (например, Узловые нагрузки, нагрузки на стержни, нагрузки на полигоны, ...) для индикации активируются или деактивируются.
Нагрузки всегда связаны с объектами. Если часть конструкции скрыта, то соответствующие нагрузки также будут скрыты.

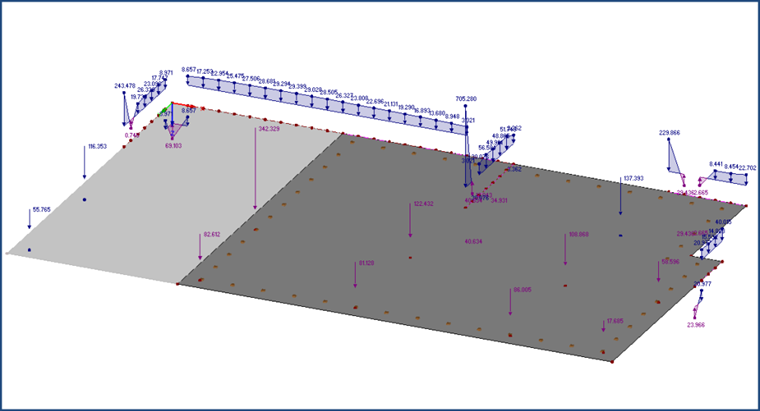

Особая функция - это свободные нагрузки. Если они не назначены явно определенным поверхностям, они всегда отображаются, даже если загруженные поверхности скрыты. Поэтому рекомендуется назначать свободные нагрузки только на соответствующие поверхности.

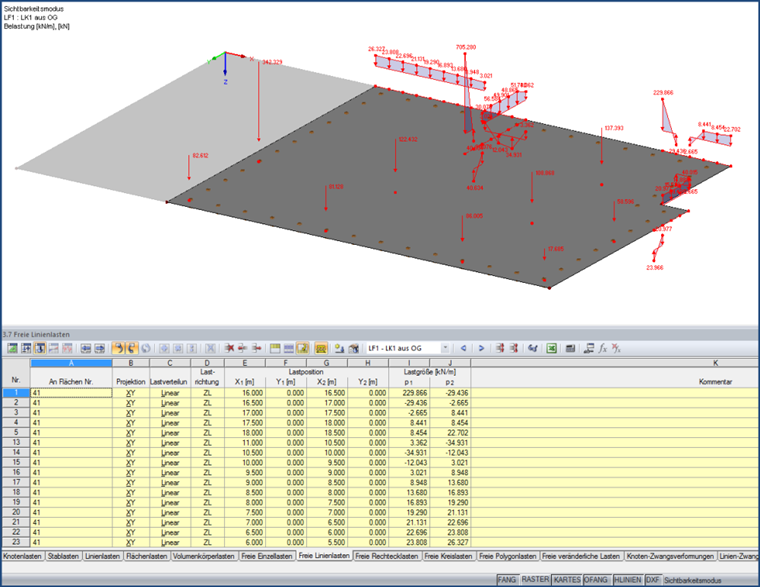

Самый быстрый способ сделать это - использовать таблицы 3.6 - 3.11.

Примечание: Для типов модели 2D, нельзя назначить свободные нагрузки специальным поверхностям, и поэтому они всегда отображаются для всей конструкции.
