FAQ 002797 CS

5. dubna 2019

Walter Fröhlich Modelování | Zatížení RFEM

Jak mohu zobrazit volná zatížení pouze v určitém rozsahu?

Odpověď

Obecně lze na rozdíl od konstrukčních prvků vybrat nebo skrýt zatížení pomocí výběru. V navigátoru Zobrazit můžeme zobrazit pouze všechna zatížení stejného typu (např Uzlové zatížení, zatížení na pruty, volná polygonová zatížení ...) jsou aktivována nebo deaktivována pro zobrazení.
Zatížení jsou vždy vztažena na objekt. Pokud je část konstrukce skrytá, skryjí se i odpovídající zatížení.

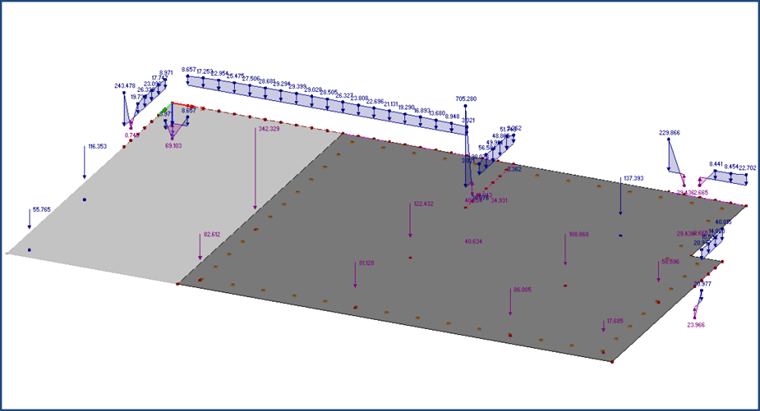

Zvláštní funkcí jsou volná zatížení. Pokud nejsou explicitně přiřazeny k určitým plochám, zobrazí se vždy - i když jsou zatěžované plochy skryté. Proto doporučujeme volné zatížení přiřadit pouze příslušným plochám.

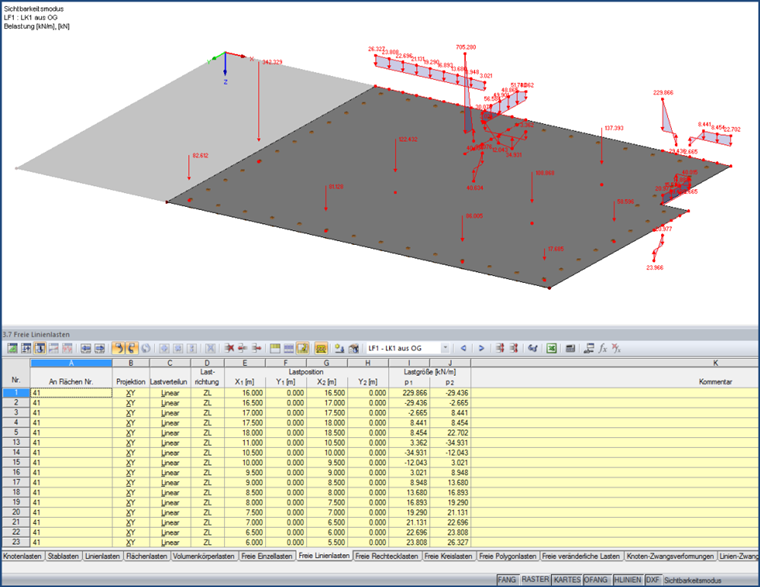

Nejrychlejším způsobem je použít tabulky 3.6 - 3.11.

Upozornění: U typů 2D modelu není možné přiřadit volná zatížení speciálním plochám, a proto se vždy zobrazí pro celou konstrukci.
