Comment puis-je afficher les charges libres uniquement dans une certaine plage?

Réponse

En général, contrairement aux éléments de structure, vous ne pouvez pas sélectionner ou masquer des charges à l'aide d'une sélection. Dans le navigateur Afficher, seules les charges du même type peuvent être affichées Les charges nodales, les charges de barre, les charges de polygone libres, ...) sont activées ou désactivées pour l'affichage.
Les charges sont toujours liées aux objets. Si une partie de la structure est masquée, les charges correspondantes sont masquées.

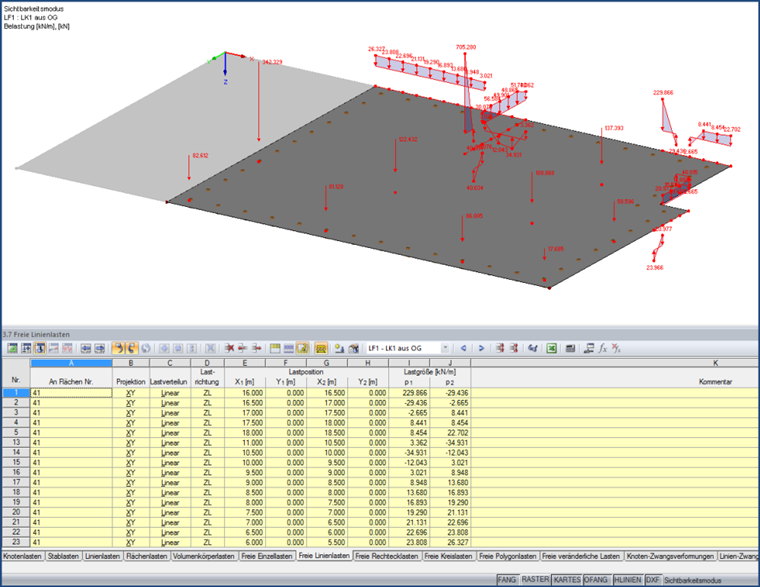

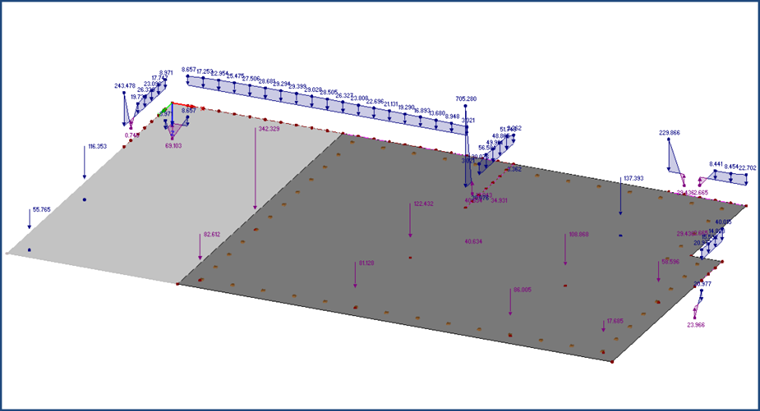

Les charges libres sont une fonctionnalité particulière. Si elles ne sont pas affectées explicitement à des surfaces spécifiques, elles sont toujours affichées, même si les surfaces chargées sont masquées. Il est donc recommandé d'assigner les charges libres uniquement aux surfaces correspondantes.
La méthode la plus rapide consiste à utiliser les tableaux 3.6 à 3.11.

Remarque : Pour les types de modèle 2D, il n'est pas possible d'assigner les charges libres aux surfaces spéciales et elles sont donc affichées pour toute la structure.
